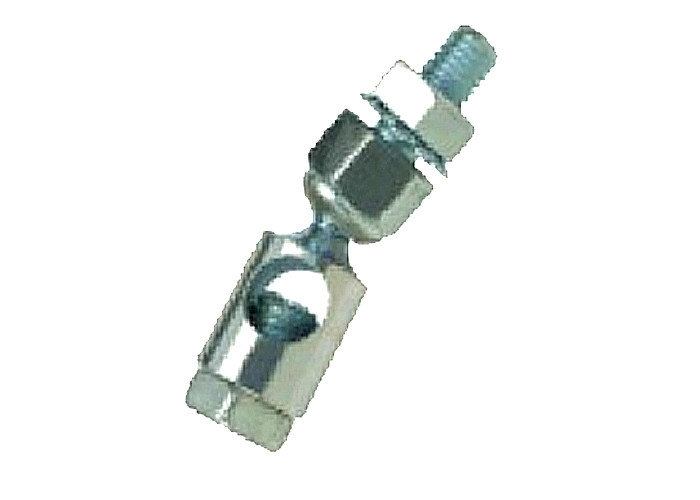

Επικεφαλής συστοιχιών DC
Περιγραφή του προϊόντος
Οι κυλιόμενοι συνεχείς ρεύματα είναι ειδικά σχεδιασμένοι για να ελέγχουν εφαρμογές όπου μπορούν να εκτελεστούν απεριόριστες ρυθμίσεις κατά μήκος μιας ράβδου σύνδεσης.εξαερισμός και κλιματισμός, γραμμικά χειριστήρια και ελαφρές βιομηχανικές εφαρμογές.
Αυτό το προϊόν προσφέρει κονσόλες κατάταξης σε σειρά που είναι κατάλληλες για εφαρμογές ώθησης.
Η μεγάλη ποικιλία μεγεθών και στυλ είναι διαθέσιμη για κάθε επιθυμητή λειτουργία και με τη χρήση ενός καουτσούκ Buna N στην εγκατάσταση, επιτυγχάνεται κομψή και χωρίς συντονισμό απόδοση.Επιπλέον, προσφέρει μια βίδα αυτοκλειδώσεως 5/16" και είναι συμβατή με ράβδους ελέγχου διαμέτρου 1/4" ή 5/1600.
Χαρακτηριστικά
• Κατάλληλο για εφαρμογές χαμηλού φορτίου όπου επιθυμείται απεριόριστη ρύθμιση σε όλο το μήκος της ράβδου σύνδεσης
• Μπορεί να χρησιμοποιηθεί με ράβδους ελέγχου διαμέτρου 1/4" ή 5/16"
•Μέγεθος κεφαλιού: DC ̇.500 ′′ στρογγυλο
• Ειδικές βίδες (αυτοκλείδωτες και σκληροποιημένες επιφάνειες για αντοχή στην φθορά) αυξάνουν την αντοχή
• Ενσωματωμένο νάτλο και πλυντήριο κλειδαριού προαιρετικά διαθέσιμα
•Μπορεί να χρησιμοποιηθεί σε ευρύ φάσμα θερμοκρασιών:-60°F ̇ 250°F (-51°C ̇ 121°C)
• Τα εξατομικευμένα σύνολα μπορούν να κατασκευαστούν σύμφωνα με τις προδιαγραφές σας
• Στυλ συνεχούς ρεύματος πληροί τις προδιαγραφές SAE J490
(DC: Τύπος DC, στυλ 1; DH δεν πληροί τις προδιαγραφές J490)
Εφαρμογές
Πολλές εφαρμογές μεταφοράς μηχανικής κίνησης χαμηλού φορτίου όπου επιθυμείται απεριόριστη ρύθμιση, συμπεριλαμβανομένων:
• Κλιματισμός
• Γραμμικά χειριστικά
• Εφαρμογές ελαφρής βιομηχανίας
Εγκλωβιστική βίδα
•Ατσάλι χαμηλών ανθρακούχων τιμών, θερμικά επεξεργασμένο
•Χαλυμμένα με ψευδάργυρο, καθαρόχρωματοποιημένα
Τεχνικές παραμέτρους

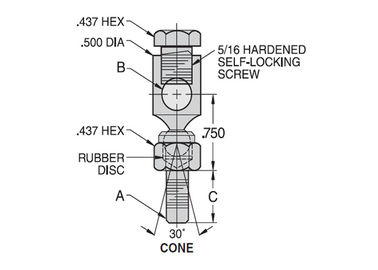

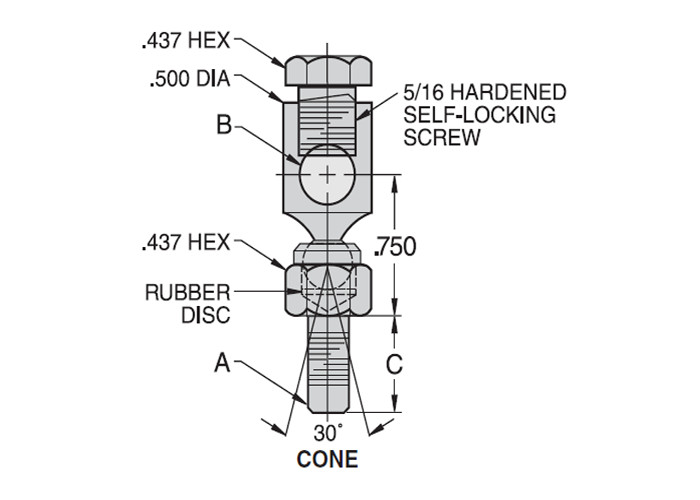

| Διάγραμμα DC/DH |
Σημειώσεις του πίνακα:
1Οι στροφές μπορούν να χρησιμοποιηθούν είτε με ράβδους ελέγχου διαμέτρου 1/4 "ή 5/16"
2. Η DH Swivel Joint είναι διαθέσιμη με ενσωματωμένο νάτλο και πλυντήριο κλειδώματος για ευκολότερη συναρμολόγηση.Προσδιορίστε προσθέτοντας "N" στο προσθήκη.
Υλικό
Κεφαλή και βάση της σφαιρικής άρθρωσης
• Χαλαρό χάλυβα
• Ζυγισμένα με ψευδάργυρο, με καθαρή χρωματοποιημένη επεξεργασία
• Buna N Rubber Disc (προσφέρει λειτουργία χωρίς δονήσεις)
Εγκλωβιστική βίδα
• Χαμηλό άνθρακα, θερμικά επεξεργασμένο χάλυβα
• Ζυγισμένα με ψευδάργυρο, με καθαρή χρωματοποιημένη επεξεργασία
Συσκευή και αποστολή
Κωδικοί παραγγελίας
Δουλειά ∆ομή ∆ομή 1⁄4
Επιλογές εξόδου (σφραγίδα διαφράγματος) BC
Ταξίδι (ιντσών) 3
Διάστημα καλωδίου (ιντσών) XXX
Κωδικοί παραγγελίας ∆ Μετρικά νήματα
Δασμολογία ∆ομή ∆ομή M6
Επιλογές εξόδου (σφραγίδα διαφράγματος) BC
Ταξιδιωτική διαδρομή (μμ) 75
Διάστημα καλωδίου (mm)
Γενικές ερωτήσεις
Ε: Ποια είναι η μάρκα των καλωδίων ελέγχου;
Α: Το εμπορικό σήμα των καλωδίων ελέγχου είναι PHIDIX.
Ε: Ποιος είναι ο αριθμός μοντέλου των καλωδίων ελέγχου;
Α: Ο αριθμός μοντέλου των καλωδίων ελέγχου είναι PHIDIX.
Ε: Πού κατασκευάζονται τα καλώδια ελέγχου;
Τα καλώδια ελέγχου κατασκευάζονται στη Σαγκάη.
Ε: Ποιες είναι οι προδιαγραφές των καλωδίων ελέγχου;
Α: Παρακαλώ επικοινωνήστε μαζί μας για τις προδιαγραφές των καλωδίων ελέγχου.
