Σύνδεσμοι συσσωρευτών Συσσωρευτές περιστροφής Συσσωρευτές ελέγχου DC / DH
Περιγραφή του προϊόντος

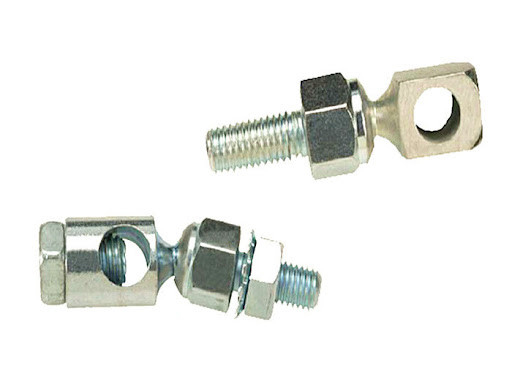

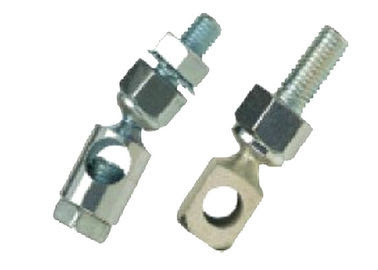

Τα DC/DH Swivels αναπτύχθηκαν ειδικά για εφαρμογές ελέγχου όπου επιθυμείται απεριόριστη ρύθμιση κατά μήκος μιας ράβδου σύνδεσης.Είναι προορισμένα για εφαρμογές χαμηλού φορτίου και προσφέρουν ενδογραμμικές δυσπροσαρμογές που είναι κατάλληλες κυρίως για εφαρμογές ώθησης. Με τη χρήση ενός καουτσούκ Buna N στην συναρμολόγηση, επιτυγχάνεται ομαλή και απαλλαγμένη από δονήσεις λειτουργία.Το μοντέλο DC προσφέρει 5/16 ιντσών σκληρή αυτοκλειδωτική βίδα.
Η σειρά DC/DH Control Swivel είναι μόνο μία από τις πολλές συσκευές ελέγχου κίνησης που βρίσκονται στην ευρεία μας σειρά από άκρες ράβδων, σφαιρικά ρουλεμάν, σφαιρικές αρθρώσεις και περιστρεφόμενα.Επικοινωνήστε μαζί μας για ένα ολοκληρωμένο κατάλογο.
Χαρακτηριστικά
• Κατάλληλο για εφαρμογές χαμηλού φορτίου όπου επιθυμείται απεριόριστη ρύθμιση σε όλο το μήκος της ράβδου σύνδεσης
• Μπορεί να χρησιμοποιηθεί με ράβδους ελέγχου διαμέτρου 1/4" ή 5/16"
•Μέγεθος κεφαλιού:DC-.500" στρογγυλό DH-.375" τετράγωνο
• Ειδικές βίδες (αυτοκλείδωτες και σκληρυμένες για αντοχή στην φθορά) παρέχουν αυξημένη αντοχή
• Ενσωματωμένο νάτλο και πλυντήριο κλειδαριού προαιρετικά διαθέσιμα
•Μπορεί να χρησιμοποιηθεί σε ευρύ φάσμα θερμοκρασιών:-60°F-250°F (-51°C-121°C)
• Τα εξατομικευμένα σύνολα μπορούν να κατασκευαστούν σύμφωνα με τις προδιαγραφές σας
• Το στυλ συνεχούς ρεύματος πληροί τις προδιαγραφές SAE J490 (DC: τύπος Dc, στυλ 1; DH δεν πληροί τις προδιαγραφές J490)
Εφαρμογές
Πολλές εφαρμογές μεταφοράς μηχανικής κίνησης χαμηλού φορτίου όπου επιθυμείται απεριόριστη ρύθμιση, συμπεριλαμβανομένων:
• Κλιματισμός
• Γραμμικά χειριστικά
• Εφαρμογές ελαφρής βιομηχανίας
Τεχνικές παραμέτρους
| Διάγραμμα DC/DH |
Σημειώσεις του πίνακα:
1Οι στροφές μπορούν να χρησιμοποιηθούν είτε με ράβδους ελέγχου διαμέτρου 1/4 "ή 5/16"
2. Η DH Swivel Joint είναι διαθέσιμη με ενσωματωμένο νάτλο και πλυντήριο κλειδώματος για ευκολότερη συναρμολόγηση.Προσδιορίστε προσθέτοντας "N" στο προσθήκη.
Υλικό
Κεφαλή και βάση της σφαιρικής άρθρωσης
• Χαλαρό χάλυβα
• Ζυγισμένα με ψευδάργυρο, με καθαρή χρωματοποιημένη επεξεργασία
• Buna N Rubber Disc (προσφέρει λειτουργία χωρίς δονήσεις)
Εγκλωβιστική βίδα
• Χαμηλό άνθρακα, θερμικά επεξεργασμένο χάλυβα
• Ζυγισμένα με ψευδάργυρο, με καθαρή χρωματοποιημένη επεξεργασία
Συσκευή και αποστολή
Κωδικοί παραγγελίας
Δουλειά ∆ομή ∆ομή 1⁄4
Επιλογές εξόδου (σφραγίδα διαφράγματος) BC
Ταξίδι (ιντσών) 3
Διάστημα καλωδίου (ιντσών) XXX
Κωδικοί παραγγελίας ∆ Μετρικά νήματα
Δασμολογία ∆ομή ∆ομή M6
Επιλογές εξόδου (σφραγίδα διαφράγματος) BC
Ταξιδιωτική διαδρομή (μμ) 75
Διάστημα καλωδίου (mm)
Γενικές ερωτήσεις
Ε: Ποια είναι η μάρκα των καλωδίων ελέγχου;
Α: Το εμπορικό σήμα των καλωδίων ελέγχου είναι PHIDIX.
Ε: Ποιος είναι ο αριθμός μοντέλου των καλωδίων ελέγχου;
Α: Ο αριθμός μοντέλου των καλωδίων ελέγχου είναι PHIDIX.
Ε: Πού κατασκευάζονται τα καλώδια ελέγχου;
Τα καλώδια ελέγχου κατασκευάζονται στη Σαγκάη.
Ε: Ποιες είναι οι προδιαγραφές των καλωδίων ελέγχου;
Α: Παρακαλώ επικοινωνήστε μαζί μας για τις προδιαγραφές των καλωδίων ελέγχου.
