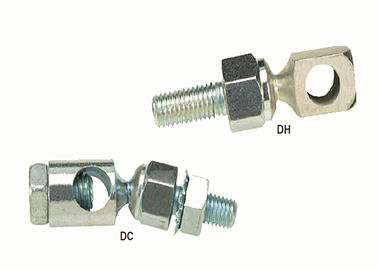

Τύπος DC / DH περιστροφικό συνδετικό προϊόν συνδετικών αρθρώσεων περιστροφικών
[ Περιγραφή προϊόντος ]
Τα DC/DH Swivels αναπτύχθηκαν ειδικά για εφαρμογές ελέγχου όπου επιθυμείται απεριόριστη ρύθμιση κατά μήκος μιας ράβδου σύνδεσης.Είναι προορισμένα για εφαρμογές χαμηλού φορτίου και προσφέρουν ενδογραμμικές δυσπροσαρμογές που είναι κατάλληλες κυρίως για εφαρμογές ώθησης. Με τη χρήση ενός καουτσούκ Buna N στην συναρμολόγηση, επιτυγχάνεται ομαλή και απαλλαγμένη από δονήσεις λειτουργία.Το μοντέλο DC προσφέρει 5/16 ιντσών σκληρή αυτοκλειδωτική βίδα.
Η σειρά DC / DH Control Swivel είναι μόνο μία από τις πολλές συσκευές ελέγχου κίνησης που βρίσκονται στην ευρεία σειρά των τερμάτων ράβδων, σφαιρικών ρουλεμάν, σφαιρικών αρθρώσεων και στροφών.
| [ Εφαρμογές ] Πολλές εφαρμογές μεταφοράς μηχανικής κίνησης χαμηλού φορτίου όπου επιθυμείται απεριόριστη ρύθμιση, συμπεριλαμβανομένων: • Κλιματισμός • Γραμμικά χειριστικά • Εφαρμογές ελαφρής βιομηχανίας | [ Υλικό ] Κεφαλή και βάση της σφαιρικής άρθρωσης • Χαλαρό χάλυβα • Ζινκωτά, καθαρά χρωματοποιημένα • Buna N Rubber Disc (προσφέρει λειτουργία χωρίς δονήσεις) Εγκλωβιστική βίδα • Χαμηλό άνθρακα, θερμικά επεξεργασμένο χάλυβα • Ζινκωτά, καθαρά χρωματοποιημένα |

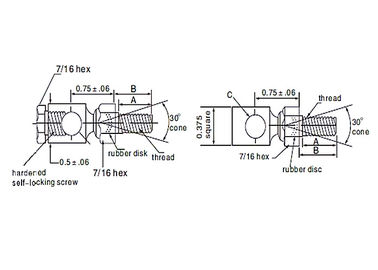

[ DC / DH ελέγχου Swivels ]
| Μέρος Νο. | Δήμος | Α | Β | Γ |
| DC-3F-312-320 | 10-32 | 0.250 | 0.312 | 0.320 |
| DC-4F-437-320 | 4/4 - 28 | 0.328 | 0.437 | 0.320 |
| DC-4F-562-320 | 4/4 - 28 | 0.500 | 0.562 | 0.320 |
| DC-4C-437-320 | 4/4-20 | 0.328 | 0.437 | 0.320 |
| DC-4C-562-320 | 4/4-20 | 0.453 | 0.562 | 0.320 |
| DC-5F-625-320 | 5/16-24 | 0.516 | 0.625 | 0.320 |
| DC-5F-750-320 | 5/16-24 | 0.641 | 0.750 | 0.320 |
| DH-4C-437-257 | 4/4-20 | 0.328 | 0.437 | 0.257 |
| DC-4F-562-257 | 4/4 - 28 | 0.500 | 0.562 | 0.257 |
