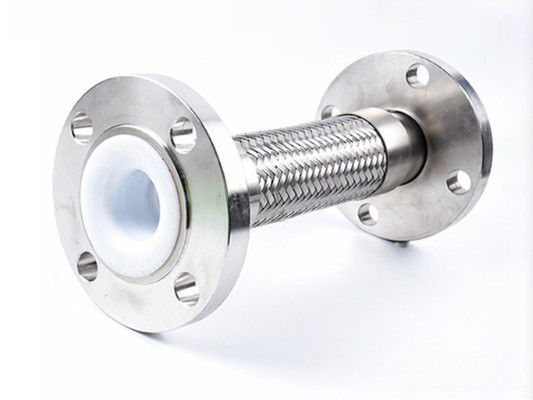

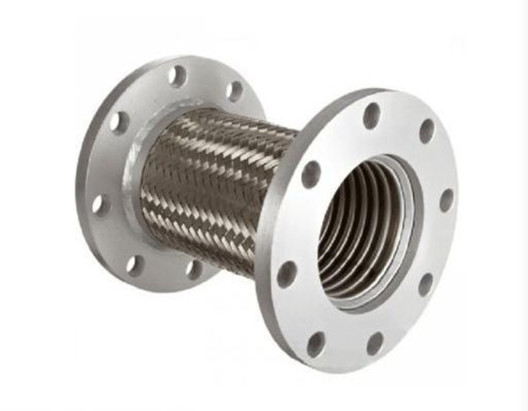

Ένα στυλ συνδέσμου φλάντζης ατσάλινου καλωδίου μεταλλικού πλεγμένου ευέλικτου σωλήνα
Ο ευέλικτος σωλήνας συνδέσμου φλάντζης είναι ένας τύπος σωλήνα που συνδυάζει την ευελιξία ενός σωλήνα με τη σταθερότητα και τις δυνατότητες σφράγισης των συνδέσμων φλάντζης.Οι σωλήνες αυτές χρησιμοποιούνται συνήθως σε διάφορες βιομηχανίες, όπως οι υδραυλικές εγκαταστάσεις., HVAC και βιομηχανικές εφαρμογές όπου απαιτείται ευελιξία και ασφαλείς συνδέσεις.
Χαρακτηριστικά:
Ευελιξία: Το συστατικό του σωλήνα του συγκροτήματος είναι συνήθως κατασκευασμένο από ευέλικτο υλικό, όπως καουτσούκ, PTFE () ή πλεγμένο σωλήνα από ανοξείδωτο χάλυβα,επιτρέποντάς του να λυγίζει και να κινείται χωρίς να διακυβεύεται η ροή των υγρών.
Σύνδεσμοι φλάντζης: Τα άκρα του σωλήνα συνδέονται με συνδέσμους φλάντζης που παρέχουν ασφαλή και αδιάβροχη σύνδεση με άλλα εξαρτήματα όπως σωλήνες, αντλίες ή δεξαμενές.
Επιλογές υλικών: Οι εύκαμπτες σωλήνες συνδέσμου φλάντζας έρχονται σε διάφορα υλικά για να ταιριάζουν σε διαφορετικές εφαρμογές, με επιλογές για υψηλές θερμοκρασίες, διαβρωτικά περιβάλλοντα ή υγειονομικές εφαρμογές.
Μέγεθος και πίεση: Οι σωλήνες αυτές είναι διαθέσιμες σε διαφορετικά μεγέθη και πίεση για να προσαρμόζονται σε διάφορους ρυθμούς ροής και πιέσεις λειτουργίας.
Εφαρμογή: Μπορούν να προσαρμοστούν για συγκεκριμένες εφαρμογές, όπως μεταφορά ατμού υψηλής θερμοκρασίας, χημικός χειρισμός ή κρυογενείς εφαρμογές.
Περιγραφή του προϊόντος
| Ονομασία προϊόντος | Στυλ DN150 πετρέλαιο Σωλήνες σύνδεση μεταλλικής φλάντζης SS 304 πλεγμένα φουσκάλια ευέλικτο σωλήνα από ανοξείδωτο χάλυβα |
| Μέγεθος | DN8-DN400 |
| Υλικό πλέγματος από πλεξίματα | Ατσάλι από ανοξείδωτο χάλυβα 304,316L, κλπ. |
| Εργασιακή πίεση | 00,6 MPa ~ 2,5 MPa |
| Στέλεχος | μείωση των δονήσεων και του θορύβου, απορρόφηση των αποθέσεων των αγωγών |
| Εφαρμόσιμα μέσα | Αέρας, νερό, ζεστό νερό, λάδι, ατμός κλπ. |
| Τεχνική παράμετρος | |||||||
| Ονομαστική διάμετρος DN |
Εσωτερική διάμετρος (μμ) |
Εξωτερική διάμετρος | Ελάχιστη ακτίνα κάμψης | Εργασιακή πίεση | |||
| Βέλλους | Δίκτυο πλέξης | Στατική | Δυναμικό | Δίκτυο με μονή πλέξιμο | Δίκτυο διπλής πλέξης | ||
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 185 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 18 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
Εφαρμογές: βιομηχανία, χημική βιομηχανία, φυσικό αέριο, υγιεινή τροφίμων, βιοφαρμακευτικά προϊόντα, δοχεία υπό πίεση, επεξεργασία λυμάτων, επεξεργασία κενού, πετρέλαιο και υδάτινες οδούς κλπ.
Υπηρεσίες μας:
|
1Προσαρμοσμένο σχεδιασμό, OEM είναι διαθέσιμο. |
|
2. Σε χρόνο & επαγγελματική μετά την πώληση υπηρεσία. |
|
3Χαμηλή MOQ, τυποποιημένο πακέτο, γρήγορη παράδοση. |
|
4Ειδικές εκπτώσεις και προστασία παρέχονται στους διανομέες μας. |
|
5Ως ειλικρινείς πωλητές, πάντα χρησιμοποιούμε ανώτερη πρώτη ύλη, προηγμένο εξοπλισμό,εξειδικευμένοι τεχνικοί και αυστηρός έλεγχος ποιότητας για να διασφαλιστεί ότι τα προϊόντα μας θα ολοκληρωθούν με υψηλή ποιότητα και σταθερό χαρακτηριστικό. |
