BSPP 316 Χάλυβα από ανοξείδωτο χάλυβα

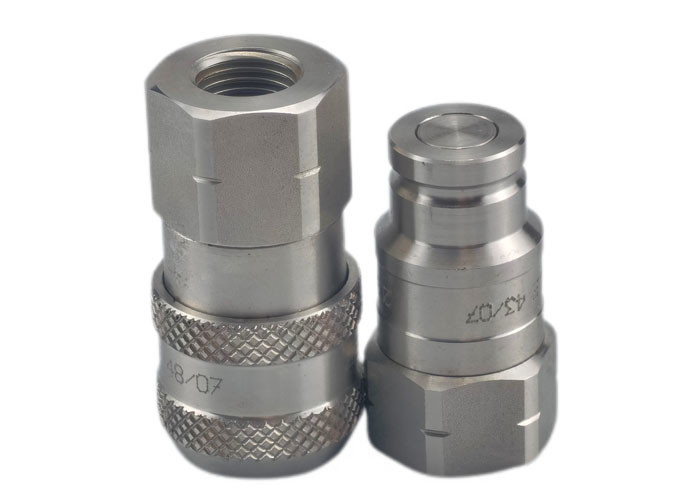

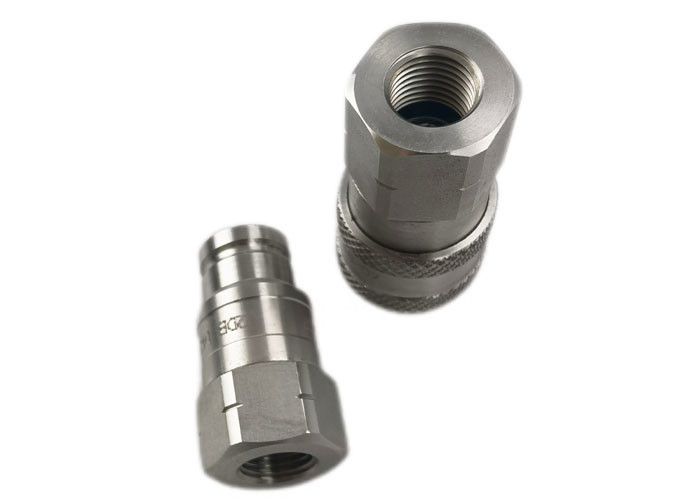

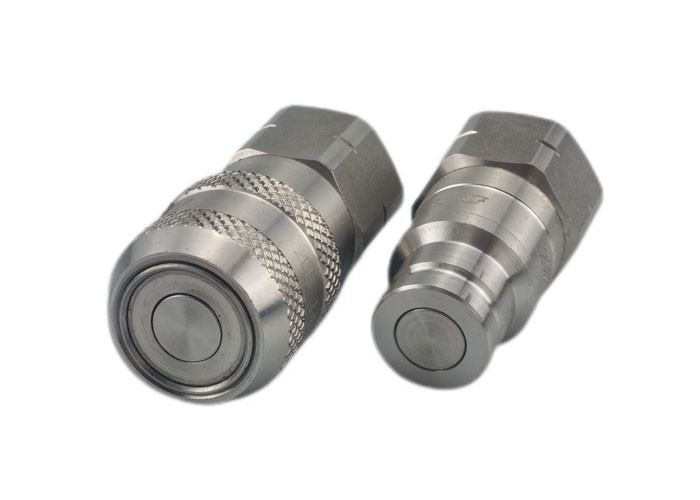

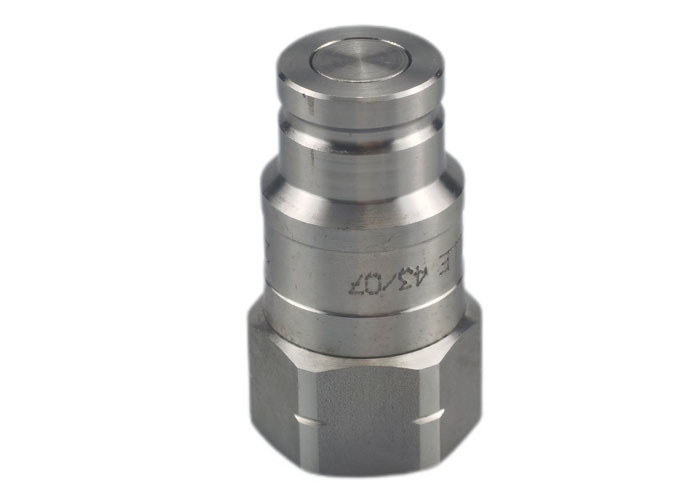

Σύνδεσμος Επίπεδης Επιφάνειας από ανοξείδωτο χάλυβα 316

Ο σύνδεσμος σειράς CB-6-B από ανοξείδωτο χάλυβα είναι ένας σύνδεσμος επίπεδης επιφάνειας/ξηρής σύνδεσης που χρησιμοποιείται για εφαρμογές μεταφοράς υγρών. Η σειρά CB-6-B προσφέρει τη δυνατότητα σύνδεσης με λιγότερη δύναμη, υψηλότερη απόδοση στεγανοποίησης και είναι διαθέσιμη σε πολλαπλές διαμορφώσιμες συνδέσεις άκρου.

Εφαρμογές

• Μεταφορά διεργασιών/υγρών • Ψύξη • Διαβρωτικά περιβάλλοντα • Χημικά/Πετροχημικά   • Επεξεργασία τροφίμων • Ηλεκτρικά

Τυπικά Υλικά

• επιψευδαργυρωμένος χάλυβας
• Στεγανοποιήσεις: NBR, Viton, EPDM

Χαρακτηριστικά

1. Σχεδιασμένο και κατασκευασμένο σύμφωνα με το Άρθρο 4.3 της Ευρωπαϊκής Οδηγίας Εξοπλισμού Πίεσης PED 2014/68/EU
2. Ο μηχανισμός ασφάλισης του μανικιού αποτρέπει τυχαίες αποσυνδέσεις
3. Σύνδεση με πίεση με βαλβίδες διπλής διακοπής
4. Ικανό να λειτουργεί σε εφαρμογές υψηλής θερμοκρασίας
5. Διαθέσιμος προαιρετικός δακτύλιος χρωματικής κωδικοποίησης ανθεκτικός στους κραδασμούς σε μέγεθος 1/2”
6. Η επισκευάσιμη σχεδίαση επιτρέπει εύκολο καθαρισμό και αντικατάσταση στεγανοποίησης
7. Σχεδιασμένο με υψηλότερη χωρητικότητα ροής και αντοχή σε επιθετικά υγρά και διάβρωση
8. Τυπικό υλικό σώματος: Ανοξείδωτος χάλυβας 316/316L
9. Τυπικό υλικό στεγανοποίησης: FKM, EPDM
10. Συμβατό με τη σειρά Hansen DB.

Μέγεθος Σώματος	ΑΡ. ΜΕΡ.	Σπείρωμα	A	B	ΕΞΑΓ.
1/4"	CB-S2M-6FN-B	1/4-18	1.98	1.02	0.88
1/4"	CB-S2M-6FG-B	1/4-19	1.98	1.02	0.88
1/2"	CB-S4M-6FN-B	1/2-14	2.52	1.59	1.38
1/2"	CB-S4M-6FG-B	1/2-14	2.52	1.59	1.38
3/4"	CB-S6M-6FN-B	3/4-14	3.71	2.00	1.50
3/4"	CB-S6M-6FG-B	3/4-14	3.71	2.00	1.50
1"	CB-S8M-6FN-B	1-11	3.52	2.25	1.81
1"	CB-S8M-6FG-B	1-11	3.52	2.25	1.81

Μέγεθος Σώματος	ΑΡ. ΜΕΡ.	Σπείρωμα	A	B	ΕΞΑΓ.
1/4"	CB-P2M-6FN-B	1/4-18	1.98	1.02	0.88
1/4"	CB-P2M-6FG-B	1/4-19	1.98	1.02	0.88
1/2"	CB-S4M-6FN-B	1/2-14	2.52	1.59	1.38
1/2"	CB-S4M-6FG-B	1/2-14	2.52	1.59	1.38
3/4"	CB-S6M-6FN-B	3/4-14	3.71	2.00	1.50
3/4"	CB-S6M-6FG-B	3/4-14	3.71	2.00	1.50
1"	CB-S8M-6FN-B	1-11	3.52	2.25	1.81
1"	CB-S8M-6FG-B	1-11	3.52	2.25	1.81
