G3/8 Συμβατό με την σειρά Hansen QA29000 Flat Face Coupling, flat face υδραυλικές γρήγορες ζεύξεις

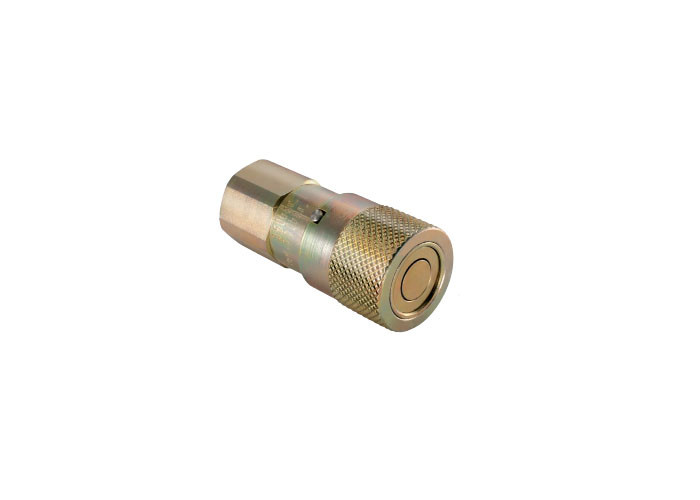

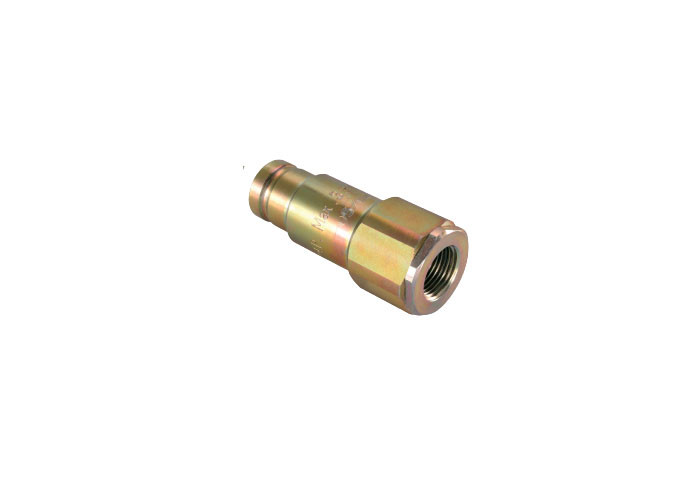

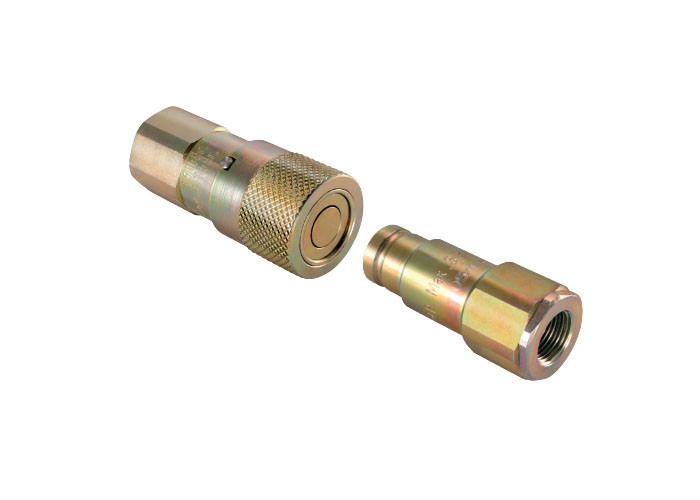

Η ζεύξη της σειράς CB-6-A είναι μια υδραυλική ζεύξη στεγνής διάσπασης ή ελάχιστης διαρροής.
Εφαρμογές
Η σειρά CB-6-A χρησιμοποιείται για την ταχεία αλλαγή υδραυλικών εργαλείων στις κατασκευές, τη συντήρηση των σιδηροδρόμων και τις βιομηχανίες εξόρυξης.Η ευκολία καθαρισμού τους καθιστά ιδανικούς για χρήση σε αυτά τα εχθρικά περιβάλλοντα.Ο μηχανισμός κλειδώματος του μανίκου ενεργοποιείται με περιστροφή του μανικιού μετά τη σύνδεση.Μηχανισμός μανίκας έχει σχεδιαστεί για να βοηθήσει στην αποτροπή της εισόδου βρωμιού στον εσωτερικό μηχανισμό και, ως εκ τούτου, την αποφυγή της ελαττωματικής λειτουργίας κατά τη σύνδεση ή την αποσύνδεση.
Τυποποιημένα υλικά
Χαρακτηριστικά
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Α | Β | HEX |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 4/1-18 | 2.07 | 1.06 | 0.91 |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 4/1-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | Επικαιροποιημένα στοιχεία | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | Επικαιροποιημένο | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 1/2-14 | 2.81 | 1.26 | 1.06 |
| 1/2 ίντσες | CB-S4S-6FG-A | 1/2-14 | 2.81 | 1.26 | 1.06 |
| 3/4 ίντσες. | Επικαιροποιημένα συστήματα | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4 ίντσες. | Επικαιροποιημένα συστήματα | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1" | Επικαιροποιημένα συστήματα | 1-11 | 3.29 | 1.89 | 1.81 |
| 1" | Επικαιροποιημένα συστήματα | 1-11 | 3.29 | 1.89 | 1.81 |
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Γ | D | Ε | HEX |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 4/1-18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4 ίντσες | CB-P2S-6FG-A | 4/1-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2 ίντσες | CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4 ίντσες. | Επικαιροποιημένα συστήματα | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4 ίντσες. | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1" | Επικαιροποιημένα συστήματα | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1" | CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
