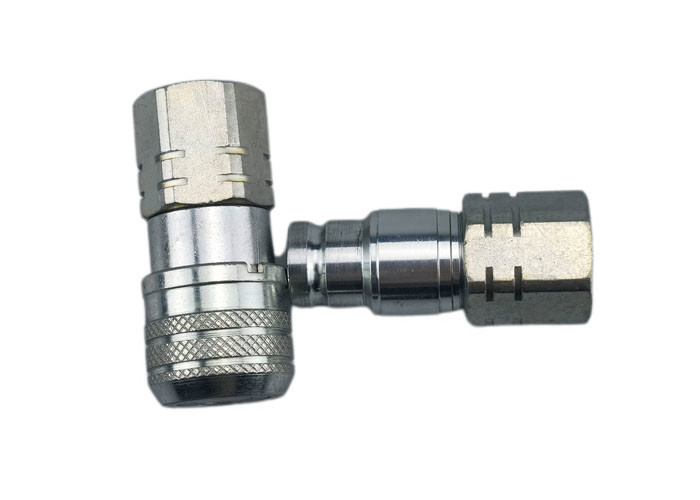

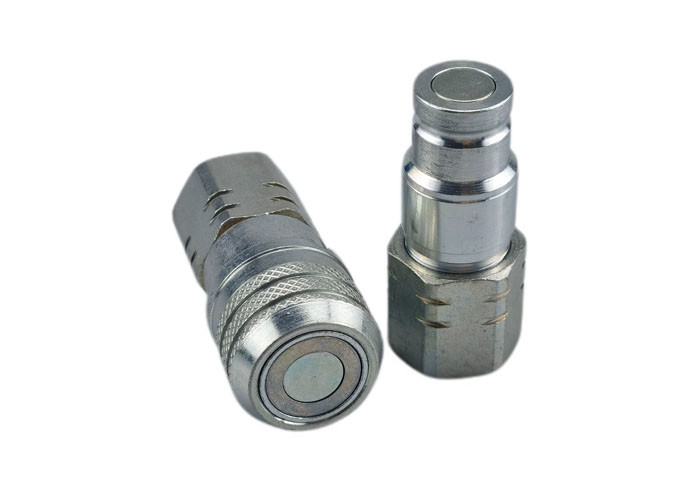

1/4' ISO16028 Πλατεία υδραυλικών συσσωρευτών πλάτης από χαλύβδινο πρότυπο
Η ζεύξη της σειράς CB-6 είναι μια υδραυλική ζεύξη στεγνής ρήξης ή ελάχιστης διαρροής επίπεδης όψης που πληροί το πρότυπο ISO16028.
Εφαρμογές
Η σειρά CB-6 είναι ιδανική για εφαρμογές όπου η υδραυλική διαρροή είναι μια ανησυχία και η εναλλαξιμότητα με άλλους κατασκευαστές είναι σημαντική.Γεωργικό εξοπλισμόΟργανισμοί εξόρυξης, συντήρηση σιδηροδρομικών γραμμών, ανελκυστήρες κουβάδων, φορτωτές σκίτ
Τυποποιημένα υλικά
Χαρακτηριστικά
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Α | Β | HEX |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 1/4 ′′ | 2.32 | 1.10 | 0.87 |
| 3/8" | Ειδικότερα: | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | Ειδικότερα: | 1/2 | 2.87 | 1.26 | 1.18 |
| 1/2 ίντσες | Ειδικότερα: | 1/2 | 3.31 | 1.50 | 1.42 |
| 1/2 ίντσες | Ειδικότερα: | 3/4 | 3.31 | 1.50 | 1.42 |
| 5/8" | Ειδικότερα: | 1/2 | 3.23 | 1.65 | 1.42 |
| 5/8" | Ειδικότερα: | 3/4 | 3.39 | 1.65 | 1.42 |
| 3/4 ίντσες. | Ειδικότερα: | 3/4 | 3.74 | 1.89 | 1.61 |
| 3/4 ίντσες. | Ειδικότερα: | 1 ¢ | 3.86 | 1.89 | 1.61 |
| 1" | Ειδικότερα: | 1-1/4 | 4.33 | 2.17 | 2.17 |
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Γ | D | HEX |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 1/4 ′′ | 2.05 | 0.63 | 0.87 |
| 3/8" | Ειδικότερα: | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | Ειδικότερα: | 1/2 | 2.52 | 0.78 | 1.18 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 1/2 | 2.91 | 0.96 | 1.42 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 3/4 | 2.95 | 0.96 | 1.42 |
| 5/8" | Επικαιροποιημένα συστήματα | 1/2 | 2.87 | 1.06 | 1.42 |
| 5/8" | Επικαιροποιημένα συστήματα | 3/4 | 2.95 | 1.06 | 1.42 |
| 3/4 ίντσες. | Ειδικότερα: | 3/4 | 3.39 | 1.18 | 1.61 |
| 3/4 ίντσες. | Ειδικότερα: | 1 ¢ | 3.39 | 1.18 | 1.61 |
| 1" | Επικαιροποιημένο | 1-1/4 | 3.54 | 1.42 | 2.17 |
