Συμβατό με τη σειρά Hansen QA29000 Flat Face Coupling

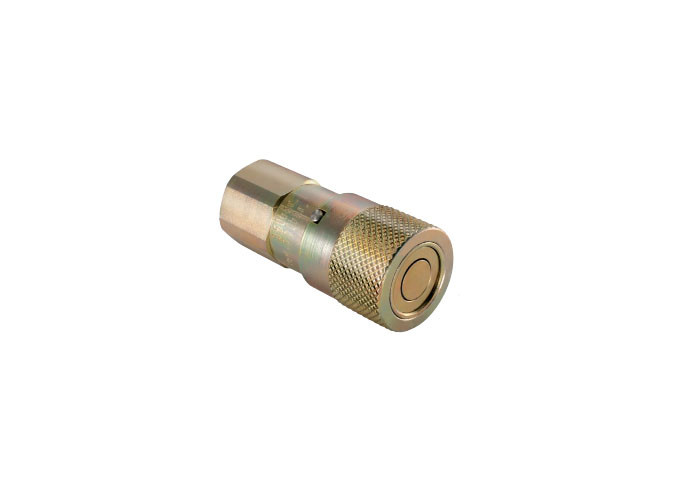

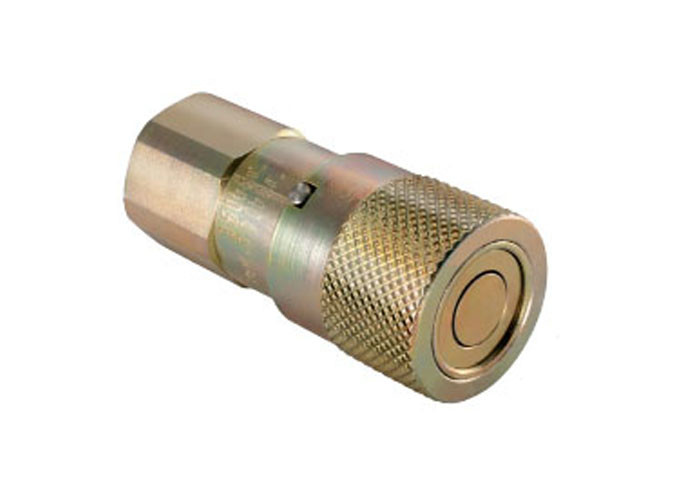

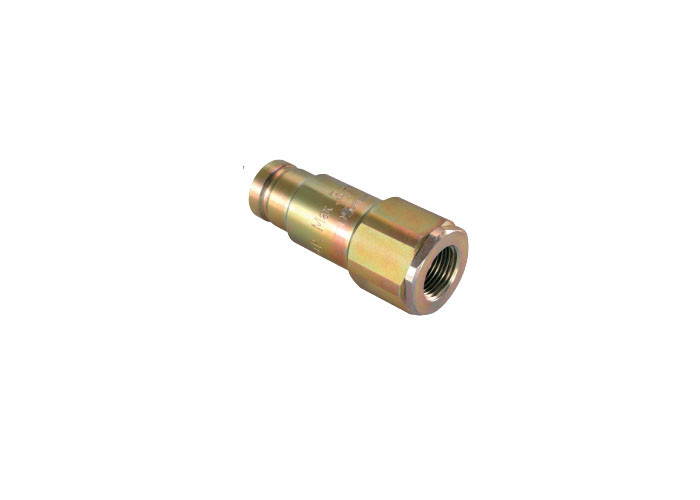

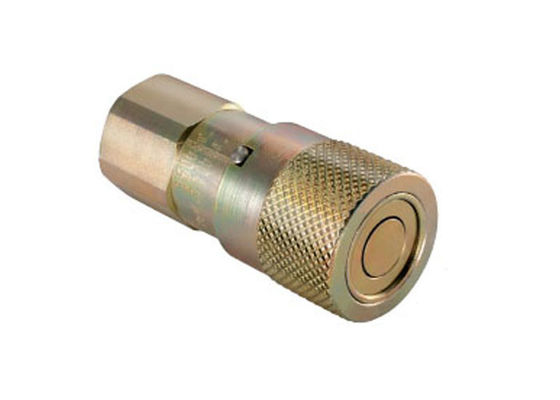

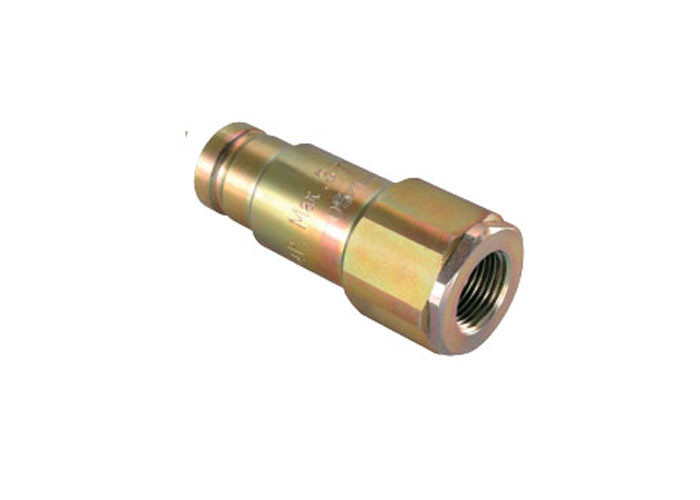

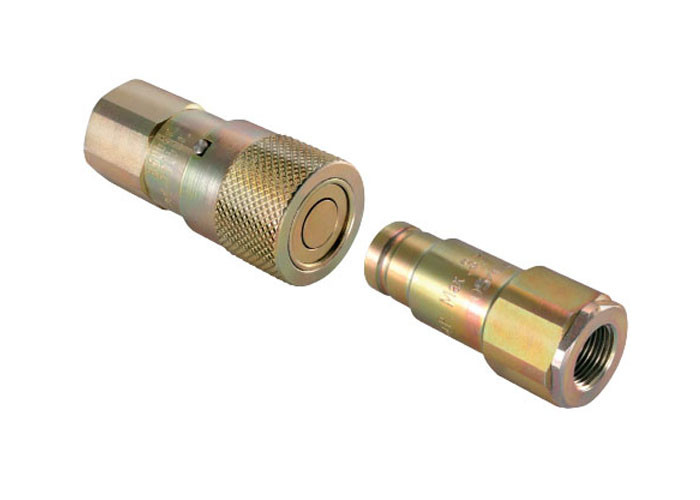

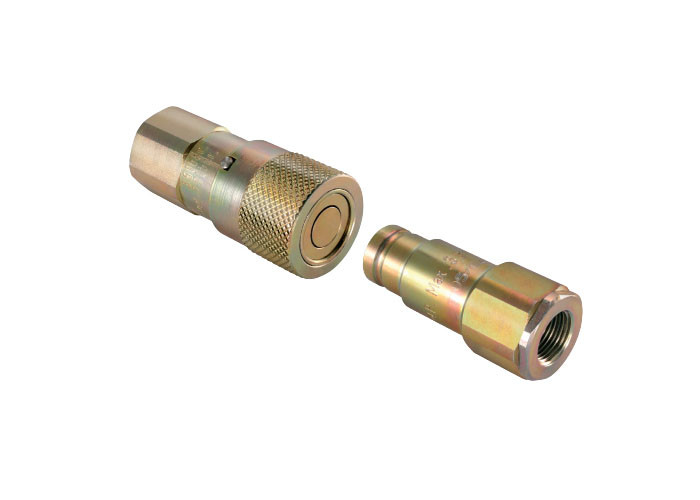

Η ζεύξη της σειράς CB-6-A είναι μια υδραυλική ζεύξη στεγνής διάσπασης ή ελάχιστης διαρροής.
Εφαρμογές
Η σειρά CB-6-A χρησιμοποιείται για την ταχεία αλλαγή υδραυλικών εργαλείων στις κατασκευές, τη συντήρηση των σιδηροδρόμων και τις βιομηχανίες εξόρυξης.Η ευκολία καθαρισμού τους καθιστά ιδανικούς για χρήση σε αυτά τα εχθρικά περιβάλλοντα.Ο μηχανισμός κλειδώματος του μανίκου ενεργοποιείται με περιστροφή του μανικιού μετά τη σύνδεση.Μηχανισμός μανίκας έχει σχεδιαστεί για να βοηθήσει στην αποτροπή της εισόδου βρωμιού στον εσωτερικό μηχανισμό και, ως εκ τούτου, την αποφυγή της ελαττωματικής λειτουργίας κατά τη σύνδεση ή την αποσύνδεση.
Τυποποιημένα υλικά
Χαρακτηριστικά
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Α | Β | HEX |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 4/1-18 | 2.07 | 1.06 | 0.91 |
| 1/4 ίντσες | Επικαιροποιημένο | 4/1-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | Ειδικότερα: | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2 ίντσες | Ειδικότερα: | 1/2-14 | 2.81 | 1.26 | 1.06 |
| 1/2 ίντσες | CB-S4S-6FG | 1/2-14 | 2.81 | 1.26 | 1.06 |
| 3/4 ίντσες. | Ειδικότερα: | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4 ίντσες. | Επικαιροποιημένο | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1" | Ειδικότερα: | 1-11 | 3.29 | 1.89 | 1.81 |
| 1" | Επικαιροποιημένο | 1-11 | 3.29 | 1.89 | 1.81 |
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Γ | D | Ε | HEX |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 4/1-18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4 ίντσες | Επικαιροποιημένα | 4/1-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | Ειδικότερα: | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | Επικαιροποιημένο | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2 ίντσες | CB-P4S-6FG | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4 ίντσες. | Ειδικότερα: | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4 ίντσες. | Επικαιροποιημένο | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1" | Επικαιροποιημένο | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1" | Επικαιροποιημένο | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
