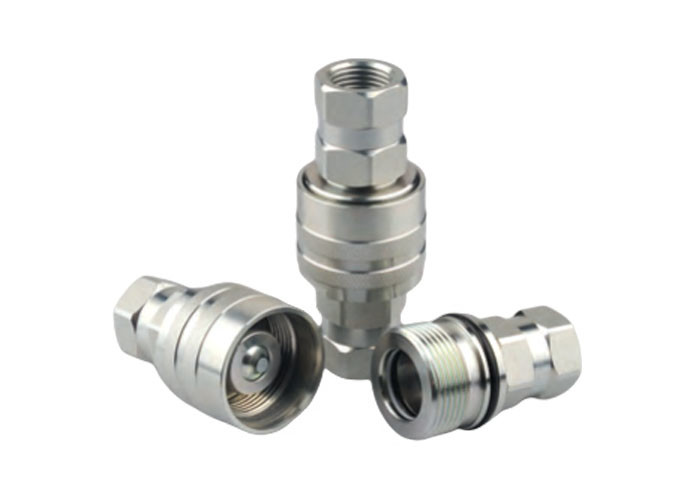

Κύψος με βαλβίδα Κύψος με βαλβίδα CVV Κλειδωμένος τύπος υδραυλικού γρήγορου ζεύξης
Εφαρμογές
Η σειρά CVV χρησιμοποιείται ευρέως σε εξοπλισμό (εκσκαφείς), οχήματα, υδραυλικούς εξοπλισμούς, μηχανές γεωτρήσεων.
Ειδικότητα:
| Μέγεθος σώματος (σε) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Δυναμική πίεση (PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| Ονομαστική ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
| Περιοχή θερμοκρασίας (σφραγίδες STD) | -20°C έως +120°C | ||||
| Τυποποιημένο υλικό σφραγίδας | Εθνική Εθνική Εταιρεία | ||||
Χαρακτηριστικά:
1, νέες βαλβίδες σχεδιασμού, μπορεί να αντισταθεί ζημιά από υψηλή ροή και την πίεση της ώθησης που παρέχει προηγμένη απόδοση.
2, Εργασμένο από στερεό ατσάλι για αντοχή.
3Η σειρά CVV χρησιμοποιεί έναν μηχανισμό κλειδώματος με νήματα, συνδυάζεται με ταιριάζοντα αρσενικά νήματα στον σύνδεσμο. Τα δύο μισά πρέπει να συνδεθούν με το χέρι από τη σύνδεση.
4Η νέα χρωματοποίηση παρέχει προηγμένες αντιτριβικές επιδόσεις.
5, Ένα συρματόσχοινο φελλών παρέχει μια στάση της βαλβίδας που εξασφαλίζει τη θετική ευθυγράμμιση της βαλβίδας.
6, συμβατό με την σειρά FASTER CVV STCCHI VD.
| Μέρος Νο. | LS | D | HEX1 | HEX3 | Α | Τ |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30对边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30对边 | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 προς τα πλάγια | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 προς τα πλάγια | 18 | G3/4 NPT3/4 |
| Επικαιροποιημένο | 105.5 | 56.5 | S41六角 | S51 προς την πλευρά | 24.5 | G1 ΕΜΠ1 |
| Μέρος Νο. | Επενδύσεις | d | HEX2 | Α | Τ |
| Επικαιροποίηση | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 ΕΜΠ1 |
