Τύπος κλειδωμένος με νήμα υδραυλική ταχεία ζεύξη Τύπος σύνδεσης με νήμα

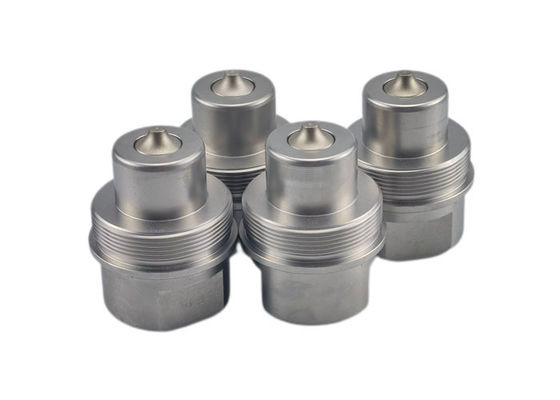

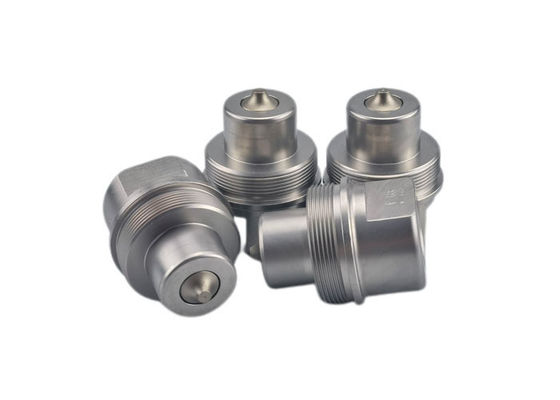

Γυναικεία 0,5 ίντσες κλειδωμένο τύπο Threaded Quick Connect
Εφαρμογές
Όλες οι βιομηχανικές και σοβαρές εφαρμογές. Δημόσιες εργασίες, υπεράκτια έργα, ανυψωτικό εξοπλισμό, συστήματα που υπόκεινται σε βαριά μηχανικά φορτία, υψηλές πιέσεις
Τυποποιημένα υλικά
Οι συνδέσεις της σειράς CB-5 με ονομαστικές διαμέτρους έως και 25 mm σχεδιάζονται και κατασκευάζονται σύμφωνα με το άρθρο 3.3 της ευρωπαϊκής οδηγίας 97/23/ΕΚ για τους εξοπλισμούς υπό πίεση.
Οι συνδέσεις με ονομαστική διάμετρο μεγαλύτερη των 25 mm σχεδιάζονται και κατασκευάζονται σύμφωνα με τις διατάξεις της ενότητας D1 της ευρωπαϊκής οδηγίας 97/23/ΕΚ για τα υλικά υπό πίεση.Δεν πρέπει να χρησιμοποιούνται για τη μεταφορά πτητικών αερίων.
Χαρακτηριστικά
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Α | Β | HEX |
| 1/4 ίντσες | Ειδικότερα: | 4/1-18 | 53 | 35 | 19 |
| 1/4 ίντσες | CB-S2S-5FG | 4/1-19 | 53 | 35 | 19 |
| 3/8" | Ειδικότερα: | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2 ίντσες | Ειδικότερα: | 1/2-14 | 74 | 45 | 27 |
| 1/2 ίντσες | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4 ίντσες. | Ειδικότερα: | 3/4-14 | 91 | 55 | 35 |
| 3/4 ίντσες. | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | Ειδικότερα: | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Γ | D | HEX |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 4/1-18 | 35 | 15 | 19 |
| 1/4 ίντσες | CB-P2S-5FG | 4/1-19 | 35 | 15 | 19 |
| 3/8" | Ειδικότερα: | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 1/2-14 | 50 | 22 | 27 |
| 1/2 ίντσες | CB-P4S-5FG | 1/2-14 | 50 | 22 | 27 |
| 3/4 ίντσες. | Επικαιροποίηση | 3/4-14 | 63 | 29 | 35 |
| 3/4 ίντσες. | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1" | Επικαιροποιημένα στοιχεία | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
