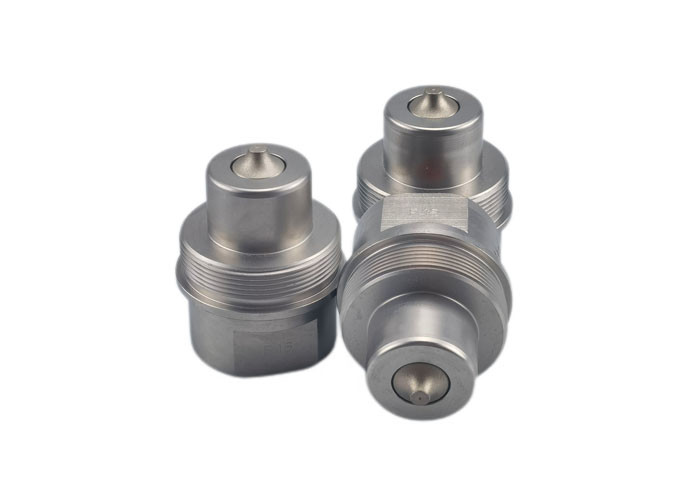

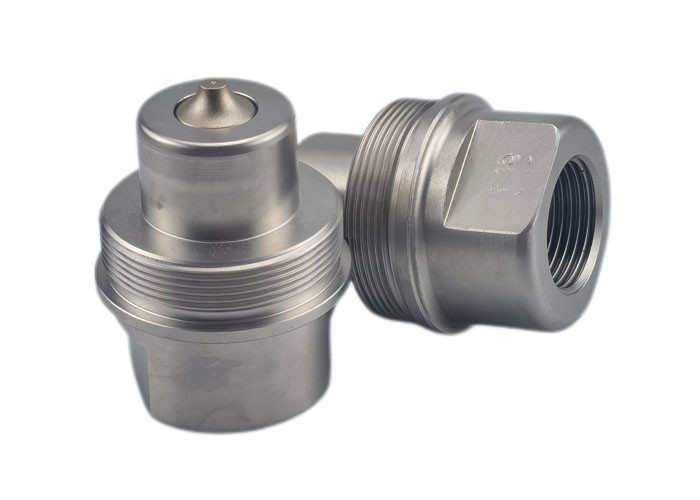

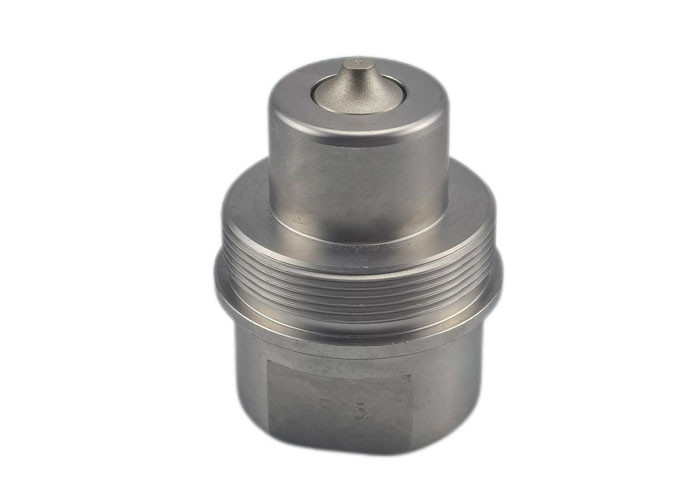

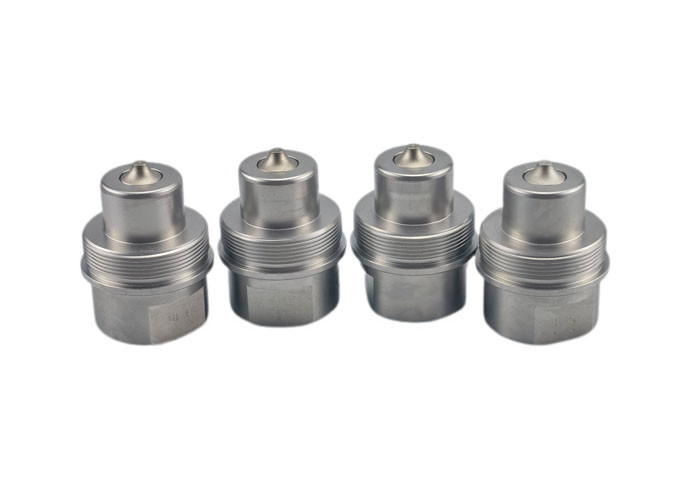

Τύπος κλειδωμένος με νήμα υδραυλική ταχεία ζεύξη Τύπος σύνδεσης με νήμα
Οι συνδέσεις με ονομαστική διάμετρο μεγαλύτερη των 25 mm σχεδιάζονται και κατασκευάζονται σύμφωνα με τις διατάξεις της ενότητας D1 της ευρωπαϊκής οδηγίας 97/23/ΕΚ για τα υλικά υπό πίεση.Δεν πρέπει να χρησιμοποιούνται για τη μεταφορά πτητικών αερίων.
Εφαρμογές
Οι συνδέσεις της σειράς CB-5 με ονομαστικές διαμέτρους έως και 25 mm σχεδιάζονται και κατασκευάζονται σύμφωνα με το άρθρο 3.3 της ευρωπαϊκής οδηγίας 97/23/ΕΚ για τους εξοπλισμούς υπό πίεση.
Όλες οι βιομηχανικές και σοβαρές εφαρμογές. Δημόσιες εργασίες, υπεράκτια έργα, ανυψωτικό εξοπλισμό, συστήματα που υπόκεινται σε βαριά μηχανικά φορτία, υψηλές πιέσεις
Τυποποιημένα υλικά
Χαρακτηριστικά
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Α | Β | HEX |
| 1/4 ίντσες | Ειδικότερα: | 4/1-18 | 53 | 35 | 19 |
| 1/4 ίντσες | CB-S2S-5FG | 4/1-19 | 53 | 35 | 19 |
| 3/8" | Ειδικότερα: | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2 ίντσες | Ειδικότερα: | 1/2-14 | 74 | 45 | 27 |
| 1/2 ίντσες | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4 ίντσες. | Ειδικότερα: | 3/4-14 | 91 | 55 | 35 |
| 3/4 ίντσες. | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | Ειδικότερα: | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Γ | D | HEX |
| 1/4 ίντσες | Επικαιροποιημένα συστήματα | 4/1-18 | 35 | 15 | 19 |
| 1/4 ίντσες | CB-P2S-5FG | 4/1-19 | 35 | 15 | 19 |
| 3/8" | Ειδικότερα: | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 1/2-14 | 50 | 22 | 27 |
| 1/2 ίντσες | CB-P4S-5FG | 1/2-14 | 50 | 22 | 27 |
| 3/4 ίντσες. | Επικαιροποίηση | 3/4-14 | 63 | 29 | 35 |
| 3/4 ίντσες. | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1" | Επικαιροποιημένα στοιχεία | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
