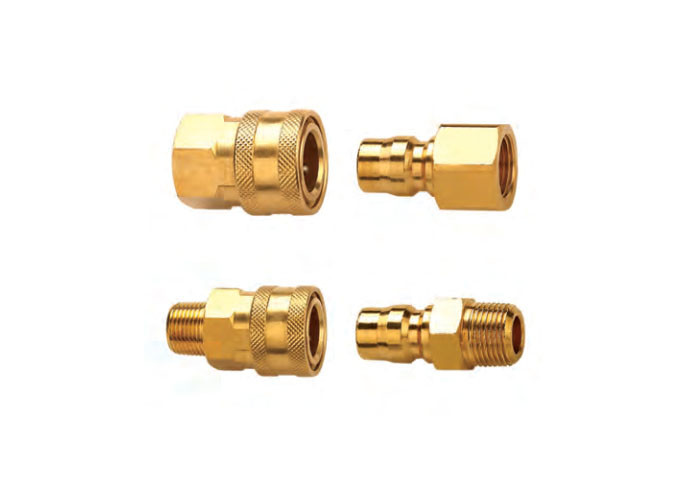

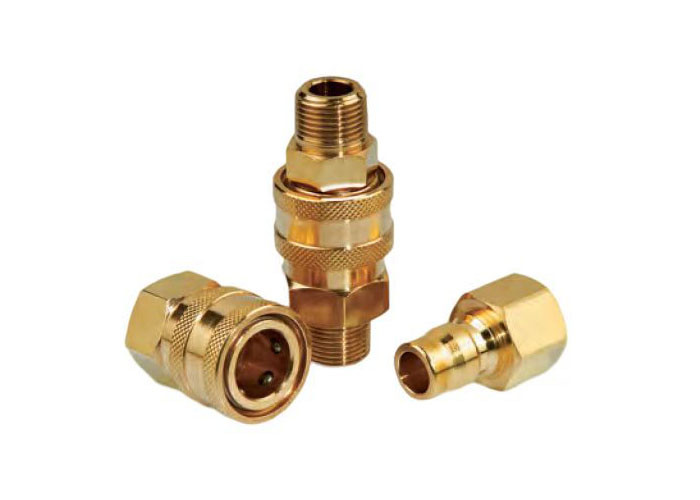

Εφαρμογές σε μέγιστη ροή Ιαπωνικού τύπου υδραυλικές ράβδους γρήγορη ζεύξη
Εφαρμογές: Οι σειρές είναι μη βαλσερισμένες ζεύξεις για εφαρμογές όπου απαιτείται μέγιστη ροή.Η ανοικτή διάτρηση προσφέρει τη χαμηλότερη πτώση πίεσης από οποιοδήποτε σχέδιο γρήγορης ζεύξης και είναι ιδανική για εφαρμογές όπως το νερό υψηλής πίεσης και τα πλυντήρια ατμού, καθαριστικά χαλιών και αγωγές ψύξης μούχλας και πολλές άλλες μη βαλβίδες εφαρμογές.
Προδιαγραφές:
| Μέγεθος σώματος (σε) | 1/8 | 1/4 | 3/8 | 1/2 |
| Δυναμική πίεση (PSI) | ||||
| Ηλεκτρονικά συστήματα | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Ονομαστική ροή (GPM) | 3 | 6 | 12 | 12 |
| Περιοχή θερμοκρασίας (σφραγίδες std) | -20°C έως +120°C | |||
Χαρακτηριστικά:
1Η ομαλή, ανοιχτή διάτρηση χωρίς βαλβίδες στα δύο μισά προσφέρει ελάχιστη πτώση πίεσης και επιτρέπει εύκολο σφίξιμο σε εφαρμογές όπου οι ίδιες γραμμές χρησιμοποιούνται για περισσότερα από ένα μέσα.
2Οι σύνδεσμοι και οι θηλές είναι κατασκευασμένοι από στερεά ράβδους που παρέχουν την ποιοτική σύνδεση που είναι ανθεκτική.
3Οι ρώγες είναι διαθέσιμες σε χαλκό και 304 ανοξείδωτο χάλυβα ως τυποποιημένα υλικά προϊόντος.
4Οι ρώγες είναι διαθέσιμες σε 304 ανοξείδωτο χάλυβα, χαλκό.
5Η ζεύξη αυτή είναι αμοιβαία ζεύξη, διότι μπορεί να ανταλλάσσεται από πλευράς διαστάσεων και λειτουργίας με παρόμοιες ζεύξεις άλλων κατασκευαστών.
6.Συμβατό με τη σειρά NITTO TSP.
| Μέρος Νο. | LS | ¢ Δ | HEX1 | Α | Τ |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Μέρος Νο. | LS | ¢ Δ | HEX1 | Α | Τ |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| Μέρος Νο. | Επενδύσεις | Γ | HEX2 | Α | Τ |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| Μέρος Νο. | Επενδύσεις | Γ | HEX1 | Α | Τ |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
