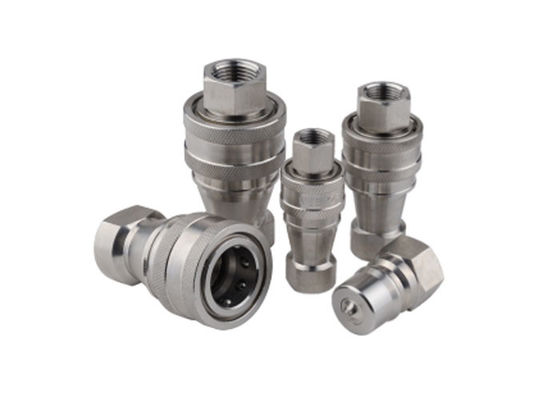

ISO7241B Άνοιγμα και κλείσιμο τύπου υδραυλικού γρήγορου ζεύξης από ανοξείδωτο χάλυβα
Χαρακτηριστικά
Τα CB-SPL-1FG/ CB-SPM-1FG χρησιμοποιούνται σε κατασκευαστικούς εξοπλισμούς, υδραυλικές εφαρμογές.Αυτές οι διπλές συνδέσεις διακοπής λειτουργίας μπορούν να βρεθούν οπουδήποτε οι γραμμές μεταφοράς υγρών πρέπει να συνδεθούν και να αποσυνδεθούν για λειτουργία ή συντήρηση εξοπλισμού, και η απώλεια υγρών είναι ανεπιθύμητη.
Τυποποιημένα υλικά
| Μέγεθος σώματος | Συνεργάτης. | LS | Φ D | ΕΣ | Α | Τ |
| 1/8" | CB-S2L-1F | 48 | 24 | 2 | 10 | ZG1/8 |
| 1/4 ίντσες | CB-S2L-1F | 58 | 28 | 2 | 12.5 | ZG1/4 |
| 3/8" | CB-S3L-1F | 65 | 35 | 2 | 13 | ZG3/8 |
| 1/2 ίντσες | CB-S4L-1F | 72 | 45 | 2 | 14 | ZG1/2 |
| 3/4 ίντσες. | Επικαιροποιημένο | 88 | 55 | 2 | 17 | ZG3/4 |
| 1" | Επικαιροποιημένο | 102 | 65 | 2 | 23 | ZG1 |
| 1-1/4" | Επικαιροποίηση: | 115 | 79 | 2 | 27 | ZG1-1/4 |
| 1-1/2" | CB-S12L-1F | 124 | 79 | 2 | 27 | ZG1-1/2 |
| 2" | CB-S16L-1F | 132 | 109 | 2 | 30 | ZG2 |
| Μέγεθος σώματος | Συνεργάτης. | Επενδύσεις | Γ | HP | Α | Τ |
| 1/8" | CB-P2L-1F | 29 | 19 | 6 | 10 | ZG1/8 |
| 1/4 ίντσες | CB-P2L-1F | 36 | 22.5 | 6 | 12.5 | ZG1/4 |
| 3/8" | CB-P3L-1F | 40 | 25 | 6 | 13 | ZG3/8 |
| 1/2 ίντσες | CB-P4L-1F | 44 | 28 | 6 | 14 | ZG1/2 |
| 3/4 ίντσες. | CB-P6L-1F | 52 | 36 | 6 | 17 | ZG3/4 |
| 1" | CB-P8L-1F | 62 | 40 | 6 | 23 | ZG1 |
| 1-1/4" | CB-P10L-1F | 70 | 45 | 6 | 27 | ZG1-1/4 |
| 1-1/2" | CB-P12L-1F | 75 | 49 | 6 | 27 | ZG1-1/2 |
| 2" | CB-P16L-1F | 80 | 52 | 6 | 30 | ZG2 |
