1/8» Cb-1 σειρά ανοξείδωτου 316 στενή υδραυλική γρήγορη σύζευξη τύπων

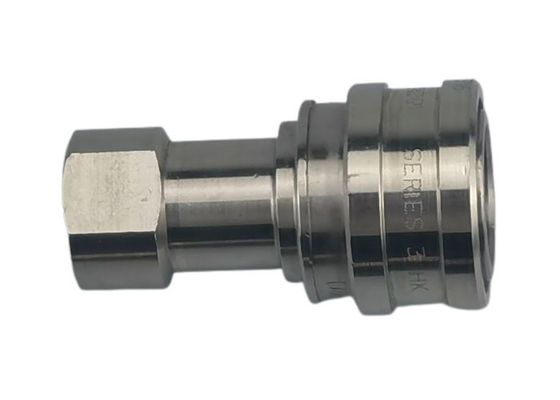

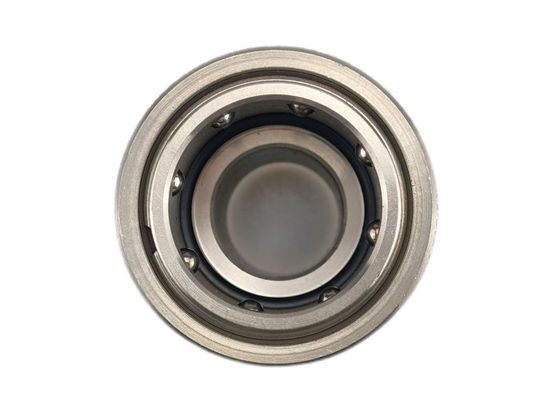

1/8" CB-1 σειρά ανοξείδωτου χάλυβα 316 κλειστού τύπου υδραυλική γρήγορη ζεύξη

Πώς λειτουργούν οι υδραυλικοί σύνδεσμοι;

Χαρακτηριστικά

1. Οι βαλβίδες αντλιών ανοίγουν αυτόματα όταν συνδέονται εντός της ονομαστικής πίεσης λειτουργίας για να διατηρήσουν την ροή γρήγορα.
2. Τα κρίσιμα μέρη σκληρύνονται για αντοχή.
3. Είναι συμβατό με την σειρά PARKER 60, την σειρά FASTER HNV, την σειρά AEROQUIP FD45 και την σειρά HANSEN HK.

Τα CB-SPL-1FG/ CB-SPM-1FG χρησιμοποιούνται σε κατασκευαστικούς εξοπλισμούς, υδραυλικές εφαρμογές.Αυτές οι διπλές συνδέσεις διακοπής λειτουργίας μπορούν να βρεθούν οπουδήποτε οι γραμμές μεταφοράς υγρών πρέπει να συνδεθούν και να αποσυνδεθούν για λειτουργία ή συντήρηση εξοπλισμού, και η απώλεια υγρών είναι ανεπιθύμητη.

Τυποποιημένα υλικά

• Κάλβου, ψευδαργύριστος χάλυβα, ανοξείδωτος χάλυβας
• Σφραγίδες: NBR, Viton, EPDM

1. Μέγεθος σώματος	Συνεργάτης.	Δήμος	Α	Β	Πέρα από τα διαμερίσματα
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	Ειδικότερα:	1/8-27	1.91	0.98	0.56
   1/4 ίντσες	CB-S2S-1FG	4/1-19	2.26	1.17	0.75
   1/4 ίντσες	Ειδικότερα:	4/1-18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	Επικαιροποιημένα συστήματα	3/8-18	2.56	1.42	0.88
   1/2 ίντσες	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   1/2 ίντσες	Επικαιροποιημένα συστήματα	1/2-14	2.96	1.86	1.13
   3/4 ίντσες.	Επικαιροποιημένο	3/4-14	3.48	2.22	1.31
   3/4 ίντσες.	Ειδικότερα:	3/4-14	3.48	2.22	1.31
   1"	Επικαιροποιημένο	1-11	4.13	2.61	1.75
   1"	Ειδικότερα:	1-11	4.13	2.61	1.75



   Μέγεθος σώματος	Συνεργάτης.	Δήμος	Γ	D	Ε	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4 ίντσες	CB-P2S-1FG	4/1-19	1.52	0.87	0.56	0.75
   1/4 ίντσες	Επικαιροποίηση	4/1-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	Επικαιροποιημένο	3/8-18	1.76	1.01	0.61	0.88
   1/2 ίντσες	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   1/2 ίντσες	Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να λαμβάνονται υπόψη.	1/2-14	2.03	1.30	0.76	1.13
   3/4 ίντσες.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 ίντσες.	Επικαιροποιημένα συστήματα	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1"	Επικαιροποιημένο	1-11	2.85	1.88	0.97	1.63
