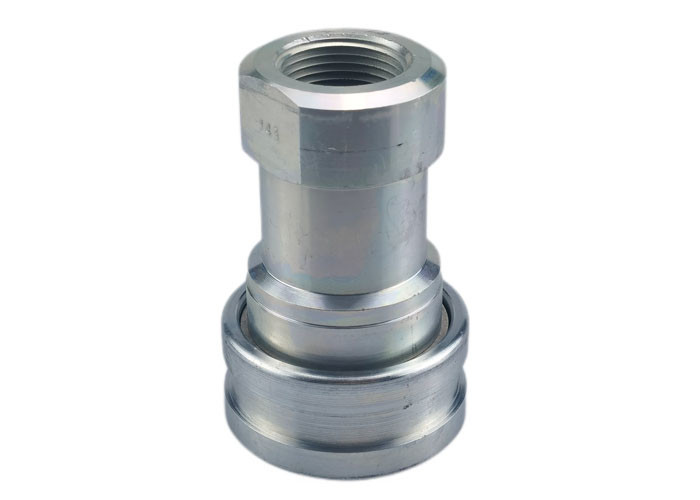

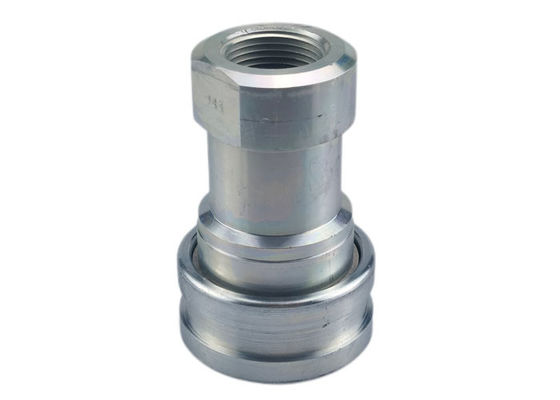

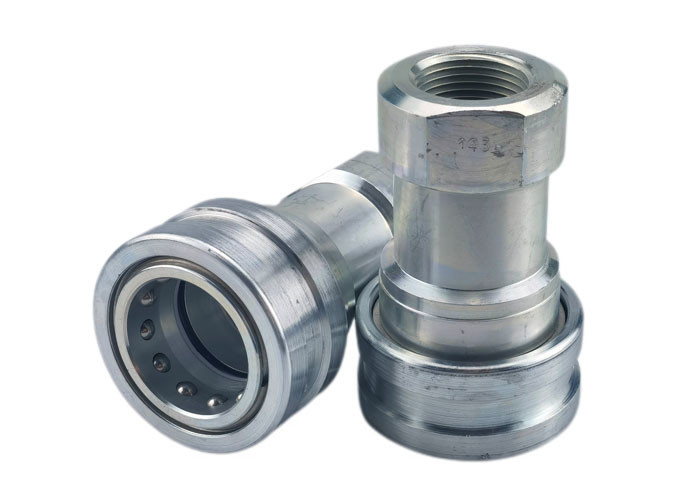

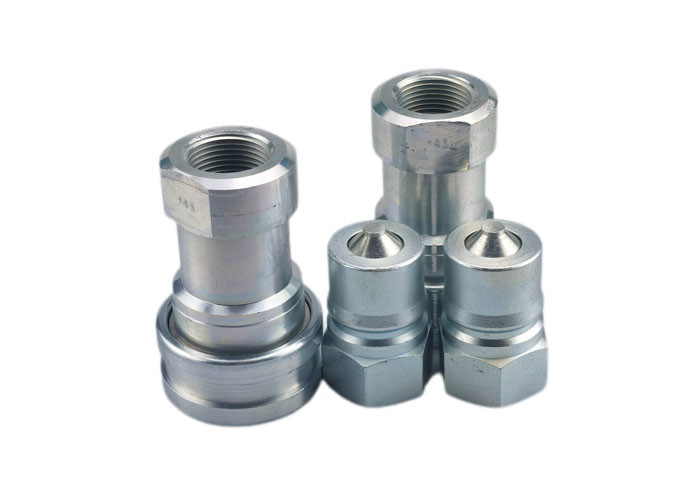

1' χάλυβα υδραυλικός σύνδεσμος ταχείας σύνδεσης, εναλλάξιμος υδραυλικός σύνδεσμος ταχείας σύνδεσης
Οι σύνδεσμοι CB-SP1S-1FG χρησιμοποιούνται σε κατασκευαστικές συσκευές, δασικό εξοπλισμό, γεωργικά μηχανήματα, εργαλεία πετρελαίου, εξοπλισμό πετρελαίου, μηχανήματα χάλυβα και άλλες απαιτητικές υδραυλικές εφαρμογές.
Τυποποιημένα υλικά
Κάλβου, ψευδαργύριστος χάλυβα, ανοξείδωτος χάλυβας
Σφραγίδες: NBR, Viton, EPDM
Χαρακτηριστικά
Οι βαλβίδες αντλιών ανοίγουν αυτόματα όταν συνδέονται εντός της ονομαστικής πίεσης λειτουργίας για να διατηρήσουν την ροή γρήγορα.
Τα κρίσιμα μέρη σκληρύνονται για αντοχή.
Είναι συμβατό με την σειρά PARKER 60, την σειρά FASTER HNV, την σειρά AEROQUIP FD45 και την σειρά HANSEN HK.
| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Α | Β | Πέρα από τα διαμερίσματα |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | Ειδικότερα: | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4 ίντσες | CB-S2S-1FG | 4/1-19 | 2.26 | 1.17 | 0.75 |
| 1/4 ίντσες | Ειδικότερα: | 4/1-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | Επικαιροποιημένα συστήματα | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2 ίντσες | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 1/2 ίντσες | Επικαιροποιημένα συστήματα | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 ίντσες. | Επικαιροποιημένο | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 ίντσες. | Ειδικότερα: | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | Επικαιροποιημένο | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | Ειδικότερα: | 1-11 |
4.13 | 2.61 | 1.75 |

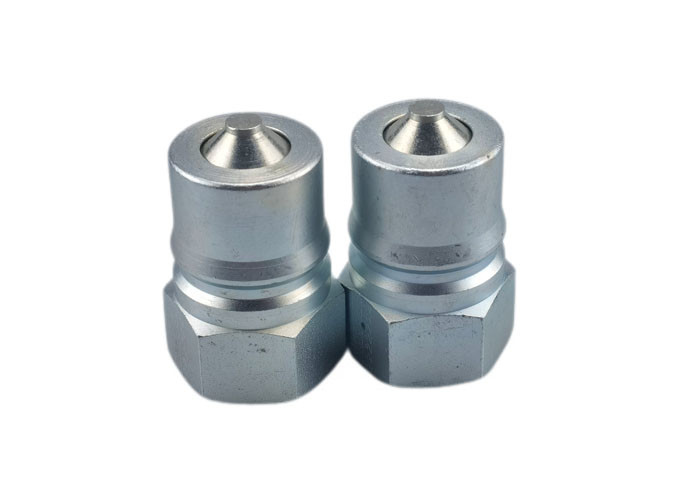

| Μέγεθος σώματος | Συνεργάτης. | Δήμος | Γ | D | Ε | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4 ίντσες | CB-P2S-1FG | 4/1-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4 ίντσες | Επικαιροποίηση | 4/1-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | Επικαιροποιημένο | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2 ίντσες | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2 ίντσες | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να λαμβάνονται υπόψη. | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 ίντσες. | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 ίντσες. | Επικαιροποιημένα συστήματα | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | Επικαιροποιημένο | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
