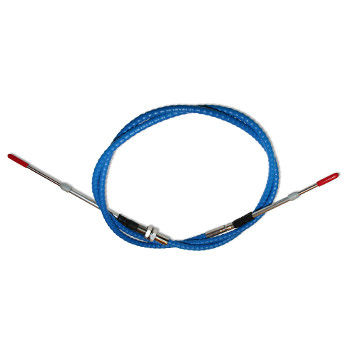

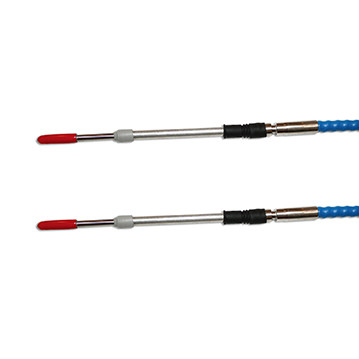

Καλώδιο ελέγχου υψηλής απόδοσης Blue MaxTM
Για στενές διαδρομές, υψηλό φορτίο και σκληρό περιβάλλον
Σχεδιασμένο για τις πιο απαιτητικές εφαρμογές, το καλώδιο ελέγχου push-pull Blue MaxTM προσφέρει εξαιρετική απόδοση σε περιβάλλοντα περιορισμένης διαδρομής, υψηλών θερμοκρασιών και διαβρωτικών.Με την εξαιρετικά ευέλικτη ελάχιστη ακτίνα κάμψης 4 ιντσών και την επένδυση PTFE χαμηλής τριβής, επιτρέπει ομαλό και αξιόπιστο έλεγχο κίνησης όπου τα παραδοσιακά καλώδια αποτυγχάνουν.
Είτε ενσωματώνετε σε μηχανήματα εκτός αυτοκινήτου, ναυτικούς ελέγχους, ή στρατιωτικό εξοπλισμό, το Blue MaxTM εξασφαλίζει συνεπή κίνηση, μειωμένη αντίδραση,και μέγιστη διάρκεια ζωής ακόμη και υπό βαρύ φορτίο και εξαιρετική πολυπλοκότητα δρομολόγησης.
Βασικά Χαρακτηριστικά σε μια Γρήγορη Επισκόπηση
| Ειδικότητα |
Περιγραφή |
| Ελάχιστη ακτίνα κάμψης |
4" (100mm) ️ Επιτρέπει στενή πολλαπλή γραμμή |
| Δυνατότητα ταξιδιού |
3" (76mm) στροφή σπρώξιμο-ίρεση |
| Ελαχιστή τριβή |
ΠΤΦΕ για ομαλότερη ενεργοποίηση και μειωμένη φθορά |
| Εξωτερικό μπουφάν |
LDPE ή Νάιλον 12 για αντοχή σε υγρασία, υπεριώδη ακτινοβολία και χημικά |
| Περιοχή θερμοκρασίας |
-65°F έως +300°F (-54°C έως +149°C) |
| Τελικά εξαρτήματα |
Πλήρως εξατομικεύσιμο |
| Βασικές επιλογές |
Σκληρό σύρμα ή νήματα 1x19/7x7 διαθέσιμα ανά φορτίο/ελαστική ανάγκη |
| Χρώμα σακάτου |
Υπογραφή Μπλε ή Μαύρο (κλασικό) · άλλα χρώματα διαθέσιμα κατόπιν αιτήματος |
| Ετικέτες |
Το λογότυπο Phidix με ανάγλυφο για την αυθεντικότητα |
Πότε να Επιλέξετε το Blue MaxTM
Το Blue MaxTM δεν είναι το συνηθισμένο καλώδιο ελέγχου.Είναι κατασκευασμένο για συστήματα κίνησης που:
• Απαιτούνται σφιχτές στροφές χωρίς να συμβιβάζονται οι στροφές
• Εργασία σε δύσκολες συνθήκες (θερμότητα, κρύο, δονήσεις, υγρά)
• Αντιμετωπίστε κύκλους υψηλής απόδοσης με χιλιάδες επαναλαμβανόμενες κινήσεις
• Απαιτούν εξαιρετικά χαμηλή τριβή για την πρόληψη της κόπωσης των χεριών ή της καθυστέρησης ενεργοποίησης
Ιδανικές βιομηχανίες:
Μηχανήματα κατασκευής, συστήματα ναυτιλίας, σιδηροδρομικά οχήματα, εξοπλισμός εξόρυξης, συστήματα ελέγχου οχημάτων έκτακτης ανάγκης και αεροδιαστημικό σύστημα εδάφουςs.
Κέντρο καλωδίου:
Το καλώδιο ελέγχου Blue MaxTM χρησιμοποιείΚύκλος με ράβδους από ανοξείδωτο χάλυβαΟ πυρήνας γλιστρά μέσα σε έναΕφοδιασμός από PTFE, εξασφαλίζοντας χαμηλή τριβή και παρατεταμένη διάρκεια ζωής υπό στενές συνθήκες διαδρομής.
Ανάλογα με το φορτίο εφαρμογής και τον τύπο κίνησης, μπορούν να προσφέρονται άλλες κατασκευές νημάτων (π.χ. στερεό σύρμα ή πολυνηματό) ως μέρος της προσαρμογής OEM.
Κατασκευή αγωγού:
• Εσωτερικός σωλήνας: PTFE
• Ενίσχυση: χάλυβα ή μονοκυλίδα
• Εξωτερικό μπουφάν: LDPE ή Nylon, ανθεκτικό στη θερμότητα/χημικά/UV
Όλες οι διεπαφές που έχουν σπασθεί ή στρογγυλοποιηθεί σύμφωνα με τις προδιαγραφές, έχουν δοκιμαστεί για τη συνέπεια χτυπήματος, την γραμμική αντίσταση και την τελική ικανότητα φόρτωσης.
Προσαρμοσμένες επιλογές για συστήματα OEM
Υποστηρίζουμε πλήρη προσαρμογή για:
• Διάρκεια ταξιδιού
• μήκος του σπιτιού καλωδίου
• Τύποι τερματισμού των τερμάτων (χοιροειδής, διαχωρισμός, τράντιον, σφαιρική σύνδεση)
• Στυλ τοποθέτησης (παράθυρο, πίνακα)
• Βελτιστοποίηση της δύναμης εγχώριας κίνησης (μέσα από την επιλογή της ράβδου και της επένδυσης)
Για τους προγραμματιστές OEM, προσφέρουμε 3D μοντέλα, σχέδια εγκατάστασης και συμβουλές μηχανικής ̇ στείλτε μας απλά το σχήμα του συστήματος σας.
Πρότυπα ποιότητας Phidix
Το Blue MaxTM κατασκευάζεται σύμφωνα με αυστηρά πρότυπα IATF 16949 και ISO 9001.Κάθε παρτίδα υποβάλλεται σε:
• Δοκιμασία χτυπήματος φορτίου (0 ∆3") υπό ονομαστική τάση
• Έλεγχος συντελεστή τριβής και υστερέσης
• Δοκιμή αλατισμού (έως 720 ώρες για θαλάσσια χρήση)
• Η προσομοίωση αντοχής στην κάμψη (10.000+ κύκλοι)
Συνδεδεμένες σελίδες που ίσως χρειάζεστε
•Σχεδιασμός καλωδίου ελέγχου προσαρμοσμένου για OEM
•Επιλογές πυρήνα εσωτερικού καλωδίου σπρώξιμο-σύνδεση
•Εξηγούνται οι δομές καλωδίων με επικάλυψη από PTFE
•Οδηγός εφαρμογής: Ναυτικά συστήματα προώθησης
Ρωτήστε τους μηχανικούς μας.
Δεν είστε σίγουροι αν το Blue MaxTM είναι το σωστό καλώδιο για το σύστημά σας;
Στείλτε μας την διάταξη δρομολόγησης καλωδίου σας, το προφίλ φόρτωσης και το περιβάλλον θα σας βοηθήσουμε να επικυρώσετε την επιλογή και να προτείνουμε τις καλύτερες προδιαγραφές.
Ζητήστε δωρεάν τεχνική επανεξέταση
