Επιλογές προσαρμογής για ευέλικτους άξονες κίνησης.
Γιατί να προσαρμόσετε τον ευέλικτο άξονα κίνησης;
Στα μηχανήματα οδικής κατασκευής, δεν υπάρχουν δύο ακριβώς ίδια συστήματα.Οι περιορισμοί χώρου, τα μήκη χτυπήσεων, οι μηχανικές διεπαφές και οι περιβαλλοντικοί παράγοντες διαφέρουν σημαντικά μεταξύ των τύπων εξοπλισμού.
Η Phidix προσφέρει ένα ευρύ φάσμα προσαρμοσμένων ευέλικτων λύσεων άξονα κίνησης για την κάλυψη ειδικών απαιτήσεων εγκατάστασης, δρομολόγησης και απόδοσης.Είτε αναβαθμίζετε υφιστάμενο εξοπλισμό είτε σχεδιάζετε μια νέα πλατφόρμα, οι άξονες μας μπορούν να προσαρμοστούν για να εξασφαλίσουν βέλτιστο έλεγχο και αντοχή.
Τι Μπορεί να Προσαρμοστεί;
Διάρκεια εγκεφαλικού εγκεφάλου
• Πεδίο: 50 mm έως 300 mm (τυπικό)
• Υποστηρίζει την κίνηση έλξης ή έλξης
• Προσαρμόζεται για να ταιριάζει με την κίνηση του ενεργοποιητή και της μηχανικής σύνδεσης
Κεντρικός άξονας και αγωγός
• Τύποι πυρήνων: πλεγμένο χάλυβα / επίπεδο σύρμα / πυρήνας άνθρακα
• Υλικά αγωγών: PVC (συνήθιστο), νάιλον (θερμοανθεκτικό), μακρά πλέξη από χάλυβα
• Ρυθμίσεις διαχωρισμού: μεταξύ του OD του πυρήνα και του ID του αγωγού, με βάση τις απαιτήσεις δύναμης
Εξωτερική διάμετρος και ακτίνα κάμψης
• Από 7 mm έως 15 mm ανάλογα με το φορτίο και τη διάταξη
• Ελάχιστη ακτίνα κάμψης 40 mm για συμπαγή διαδρομή

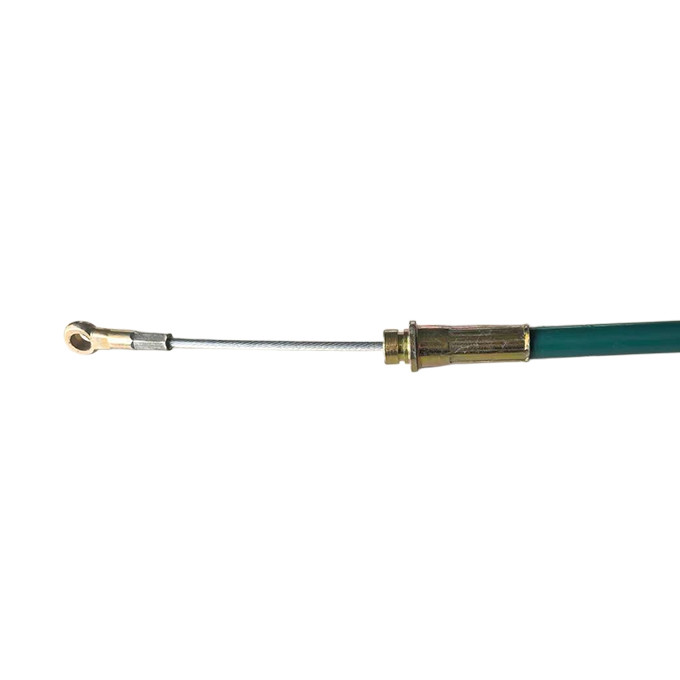

Τελικά εξαρτήματα
• Στάβρες με νήματα

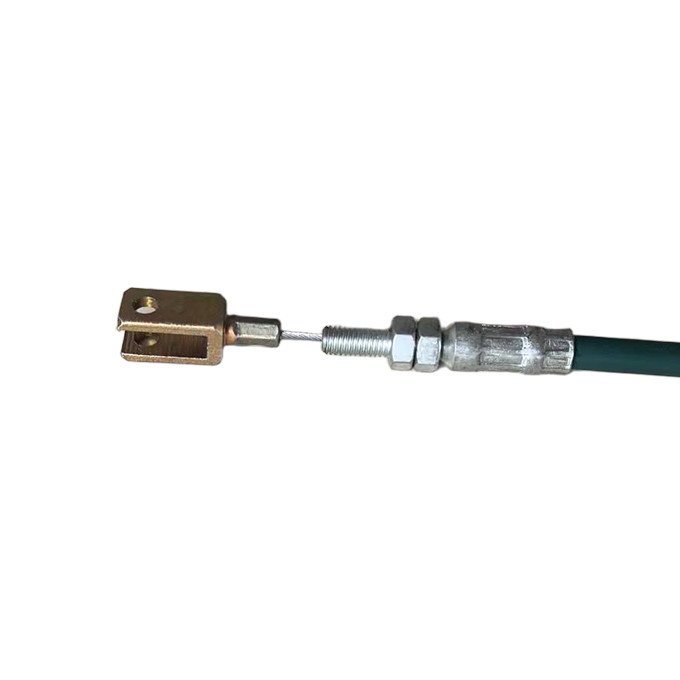

• Κλέβις (σφραγίδα, καρφίτσα, πιρούνι)
• Τέρματα ράβδων, σφαιρικές αρθρώσεις, προσαρμογείς ταχείας απελευθέρωσης
• Κράτες συγκόλλησης ή φλάντζες στερέωσης
Πότε Χρειάζεστε Προσαρμοσμένο Σχοινί;
| Σενάριο |
Γιατί έχει σημασία η προσαρμογή |
| Μετασκευή παλαιότερων μηχανημάτων |
Συγκρίνετε παλαιά στοιχεία ελέγχου ή αντικαταστήσετε μη διαθέσιμα μέρη |
| Περιορισμένη διαδρομή |
Ρυθμίστε ακτίνα κάμψης ή μήκος για σύνθετα μονοπάτια |
| Περιβάλλον υψηλών δονήσεων |
Απαιτεί σταθερή αντίδραση και ανθεκτικό πυρήνα |
| Ειδικός έλεγχος κίνησης |
Απαιτείται μακρά ροή ή μοναδική ζεύξη |
| Πολλαπλά μοντέλα εξοπλισμού |
Διασφάλιση της συμβατότητας μεταξύ των μοντέλων με μια προδιαγραφή άξονα |
Μηχανική υποστήριξη από το σχεδιασμό μέχρι την παράδοση
Απλώς δώστε:
• Συνολικό μήκος
• Απαιτήσεις για εγκεφαλικό επεισόδιο
• Εργασιακό φορτίο και αναμενόμενη υπερφόρτωση
• Περιορισμοί δρομολόγησης (ακτίνα καμπής, τύπος εγκατάστασης)
• Προτιμήσεις τελικής τοποθέτησης ή σχέδια διεπαφής
• Οι μηχανικοί μας θα συστήσουν μια πλήρως συμβατή λύση άξονα, συνοδευόμενη από τις προδιαγραφές και τις σημειώσεις εγκατάστασης.
