Είτε σχεδιάζετε μια σύνδεση με το γκάζι, σύστημα κλείδωσης κινητήρα ή μηχανισμό απελευθέρωσης καθίσματος, η κατανόηση των δομικών και διαμετρικών επιλογών του καλωδίου ελέγχου σας είναι απαραίτητη.Συνοψίζουμε τις τυπικές προδιαγραφές και συνδυασμούς διαμόρφωσης για τα καλώδια Phidix.

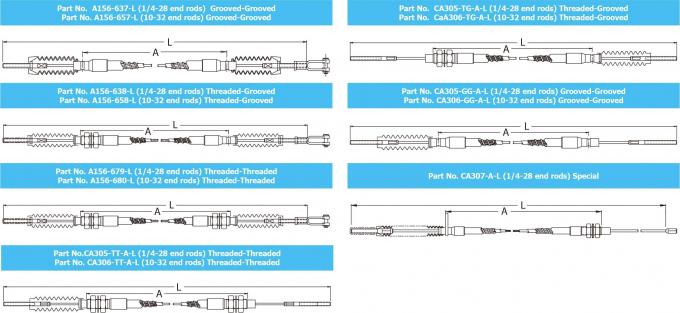

Τα καλώδια έντασης Phidix υποστηρίζουν μια μεγάλη ποικιλία συνδυασμών τερμάτων, επιτρέποντας την ενσωμάτωση με σχισμές, κουμπιά, στήριγματα ή άμεση τοποθέτηση πάνελ.
| Τέλος Α | Τέλος Β | Τυπική χρήση |
| Με νήματα | Με νήματα | Ελέγχου ή άκαμπτων στηρίξεων που τοποθετούνται σε πάνελ |
| Με νήματα | Με αυλακώσεις | Ενεργοποίηση μοχλού + επιστροφή ελαστικού |
| Με αυλακώσεις | Με αυλακώσεις | Εσωτερική δρομολόγηση με καλωδιακές στάσεις |
Χρειάζεσαι ένα ειδικό στυλ;Δείτε Επιλογές προσαρμογής →
| Παράμετρος | Αξία |
| Τυποποιημένα μήκη καλωδίων | 24 ¥ 120 ¥ (προσαρμοσμένο) |
| Βασικό υλικό | Χάλυβα άνθρακα υψηλής αντοχής |
| Διάμετρος κάλυψης | 6.0 ∙ 9,5 mm ανάλογα με τη διαμόρφωση |
| Ελάχιστη ακτίνα κάμπωσης | 5 ̊ (127 mm) |
| Περιοχή εγκεφαλικού εγκεφάλου | 1.0 ∙ ∙ 3,5 ∙ τυπικό |
Οι παραπάνω περιοχές είναι τυπικές τιμές. Η τελική διαμόρφωση είναι πλήρως προσαρμόσιμη με βάση τις απαιτήσεις ροής ελέγχου, δρομολόγησης καλωδίων και προσαρμογής των τερμάτων.
| Επιλογή | Οφέλη |
| Μόνιμη λίπανση | Μειώνει την τριβή κατά τη διάρκεια του κύκλου ζωής |
| Μπότες σκόνης / Τελικές σφραγίδες | Προστατεύει την είσοδο των καλωδίων από ρύπους |
| Κλιπ στερέωσης | Για τοποθέτηση σε γραμμή ή στην άκρη |
| Ελαχίστρες με νήματα | Επιτρέπει την τελική ρύθμιση επί τόπου |
Ενημερώστε μας για τους περιορισμούς τοποθέτησης και το περιβάλλον λειτουργίας σας, η ομάδα μας θα σας βοηθήσει να επιλέξετε ή να ρυθμίσετε το σωστό μέγεθος καλωδίου, τη στροφή και την προσαρμογή των τερμάτων για το σύστημα σας.
Για να κατανοήσετε καλύτερα το συνολικό σχεδιασμό και το εύρος εφαρμογών του προϊόντος, ξεκινήστε με το
Επισκόπηση καλωδίου τάσης μόνο με τράβηξη→
Επικοινωνήστε με τον Phidix για προσφορά ή σύσταση.
