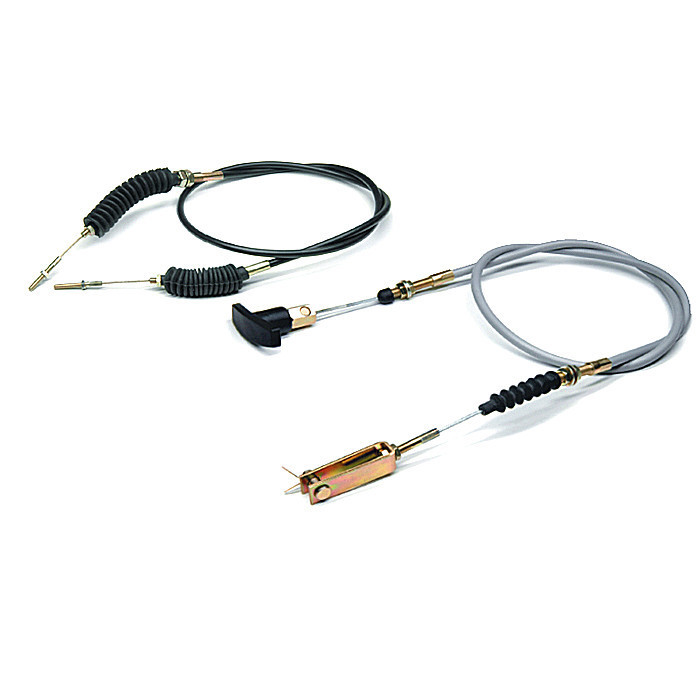

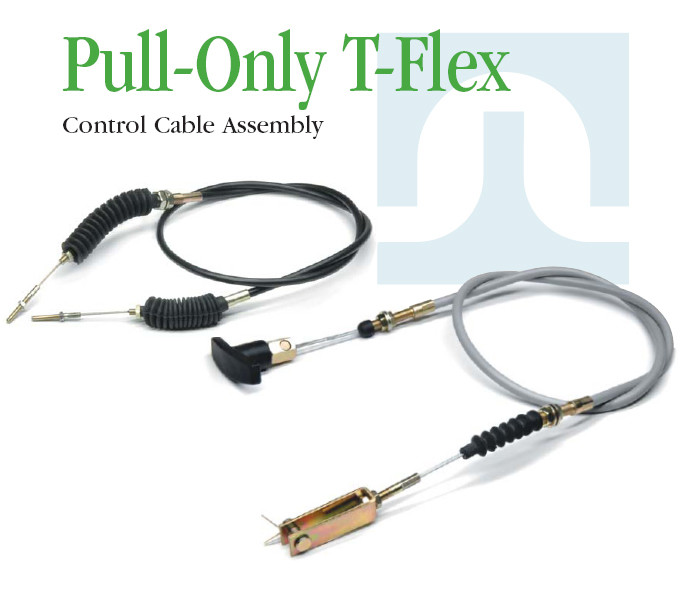

Τα καλώδια ελέγχου T-Flex της Phidix είναι σχεδιασμένα για έλεγχο κίνησης μόνο με έλξη, κατασκευασμένα με πυρήνα από ανθεκτικό χάλυβα άνθρακα και ανθεκτικό εξωτερικό περίβλημα.Παρέχουμε τις βασικές τεχνικές προδιαγραφές και τα διαμετρικά σχέδια για την υποστήριξη της ολοκλήρωσης του συστήματος, τις μηχανικές αποφάσεις και τις προσαρμοσμένες διαμορφώσεις.
| Ειδικότητα | Προδιαγραφές |
| Περιοχή εγκεφαλικού εγκεφάλου | 1.0" ′′ 3,0" (25 ′′76 mm) |
| Ελάχιστη ακτίνα κάμπωσης | 5 ίντσες (127 mm) |
| Δυνατότητα φόρτωσης | Μέχρι 1000 kg |
| Εξωτερική διάμετρος καλωδίου | 7.5 mm (τυπικό) |
| Κέντρο καλωδίου | Δαχτυλίδι από χάλυβα άνθρακα υψηλής αντοχής |
| Υλικό κάλυψης | ολυπροπυλένιο (συντηρητικό) / πλαστικό υψηλής θερμοκρασίας |
| Περιοχή θερμοκρασίας | -54°C έως +110°C (-65°F έως 185°F) |
Για εφαρμογές υψηλού φορτίου και χαμηλής κάμψης, τα καλώδια T-Flex διατηρούν ακριβείς επιδόσεις ακόμη και υπό δονήσεις και επαναλαμβανόμενη ενεργοποίηση.
Τα καλώδια ελέγχου T-Flex υποστηρίζουν μια ποικιλία τύπων ενσωμάτωσης, το καθένα κατάλληλο για διαφορετικά συστήματα τοποθέτησης:
• Τελεία ράβδου: Στρίβες με νήματα για άμεση ενεργοποίηση μοχλού
• Κλιβίζες και ζυγίσματα: Για συνδέσεις που βασίζονται σε σύνδεση
• Κουμπώματα / Τέρματα ματιών / Κεφαλάκια σφαιρίδων: Πίνακες ή περιστρεφόμενες εγκαταστάσεις
• Στρογγυλεμένα ή κεφαλωμένα μανίκια: Σταθερότητα της δομής υποστήριξης
Κατεβάστε το πλήρες σχέδιο προσαρμογής PDF Πάρτε μόνο το T_Flex.pdf
Παρακάτω παρουσιάζονται διαστασιακά διαγράμματα κοινών επιλογών τοποθέτησης καλωδίων T-Flex και διαμορφώσεων τοποθέτησης.
• Στρογγυλεμένη άκρη μανίκου
• Τέρμα σχοινιάς με κορμό
Σημείωση: Για πλήρεις προδιαγραφές διαστάσεων σε όλους τους τύπους προσαρμογών, κατεβάστε τον πλήρη τεχνικό οδηγό μας.
Δώστε μας το χτύπημα, το φορτίο, τη θερμοκρασία λειτουργίας και το στυλ σύνδεσης.Οι μηχανικοί μας θα σχεδιάσουν μια ταιριαστή συναρμολόγηση καλωδίων μόνο για την εφαρμογή σας.
Επικοινωνήστε με τον Phidixγια τεχνική βοήθεια ή μοντέλα CAD.
