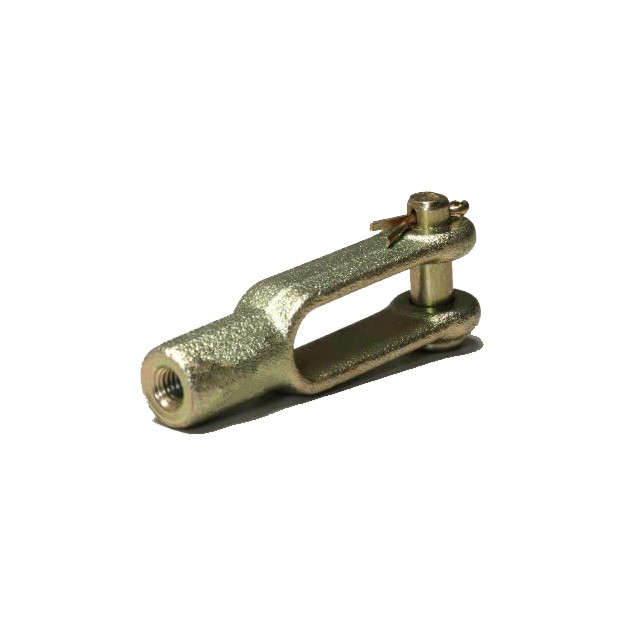

Η συναρμολόγηση Clevis περιλαμβάνει Clevis Pin και Split Pin
[ Περιγραφή προϊόντος ]
Τα clevises μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα εφαρμογών από το γκαζόν και τον κήπο μέχρι την βαριά κατασκευή.Ένα clevis μπορεί να χρησιμοποιηθεί σε καταστάσεις όπου ένας σύνδεσμος πρέπει να αποσυνδεθεί εύκολαΣε τέτοιες περιπτώσεις, πολλά από τα εύκολα να εγκατασταθούν και να αφαιρεθούν συσσωρευτικά κλιπ μας μπορούν να χρησιμοποιηθούν χωρίς καρφίτσες για να κλειδώσουν τη σχισμή στη θέση της μέσω του οφθαλμού της σύνδεσης.Τα πινάκια του ελαστικού κατασκευάζονται χρησιμοποιώντας πινάκια από χαμηλό άνθρακα ατσάλι και θερμικά επεξεργασμένα ατσάλινα σώματα του ελαστικούΤα σφραγίσματα συγκράτησης κατασκευάζονται με θερμικά επεξεργασμένο χάλυβα ελατήρια.
[ Χαρακτηριστικά ]
• Χαλαρό χάλυβα χαμηλών ανθρακούχων εκπομπών για οικονομικό σχεδιασμό

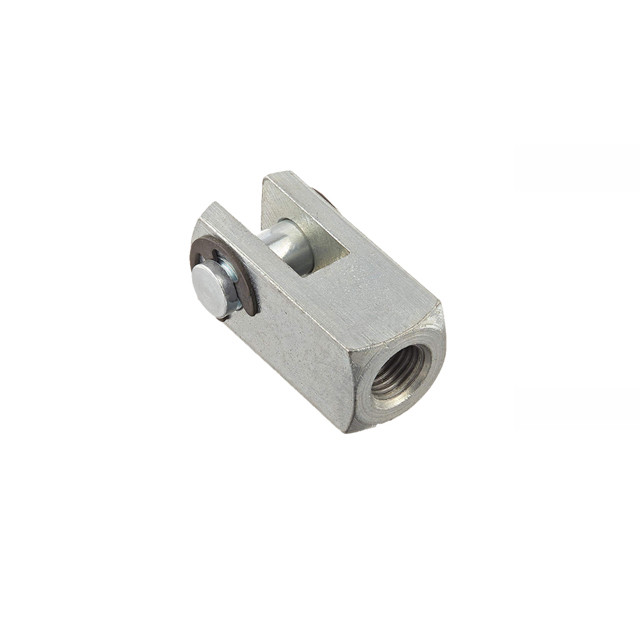

• Εργασμένο στυλ clevis για μεγαλύτερη ακρίβεια και εμφάνιση
• Προσφέρεται σε μετρικές και ίντσες
• Τόσο το μετρικό όσο και το ιντσάκι είναι διαθέσιμα στις εκδόσεις RH & LH
• Διατίθενται διάφορα στυλ συσσωρευτών
• Παρόμοιο με το DIN 71 752 (μετρική)
[ Κλέβις Πιν Κρατώντας Διάγραμμα Κλιπ ]
| ΚΛΕΒΙΣ Συνελεύσεις |
Μέρος Νο. | Δήμος | Διάμετρος καρφίτσας | Διάρκεια | Εσωτερικό άνοιγμα | Εσωτερικό βάθος |
|
Συνέλευση Clevis Συμπεριλαμβάνει το Clevis Pin και Split Pin |
175-601-202 | 10-32 UNF | 3/16" | 1.56" | .19" | 1.00" |
| 175-601-204 | 10-32 UNF | 1/4 ίντσες | 2.00" | .29" | 1.30" | |
| 175-601-206 | 1/4-28 UNF | 1/4 ίντσες | 2.00" | .29" | 1.30" | |
| 175-601-210 | 1/4-28 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-208 | 5/16-24 UNF | 1/4 ίντσες | 2.00" | .29" | 1.30" | |
| 175-601-212 | 5/16-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-216 | 5/16-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-214 | 3/8-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-218 | 3/8-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-222 | 3/8-24 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-487 | 3/8-24 UNF | 1/2 ίντσες | 3.00" | .57" | 1.88" | |
| 175-601-220 | 7/16-20 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-226 | 1/2-20 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-230 | 1/2-20 UNF | 1/2 ίντσες | 3.00" | .57" | 1.88" | |
| Εργαστηριζόμενες κλίβες | 175-435-088 | 1/2-20 UNF | 1/2 ίντσες | 1.68 | .53 | 1.18 |
| Σλίπ Κλέβις | ΑΚ310 | 1/4-28 UNF | 2.5" | 1/4 ίντσες | 3.25" | .28" |
