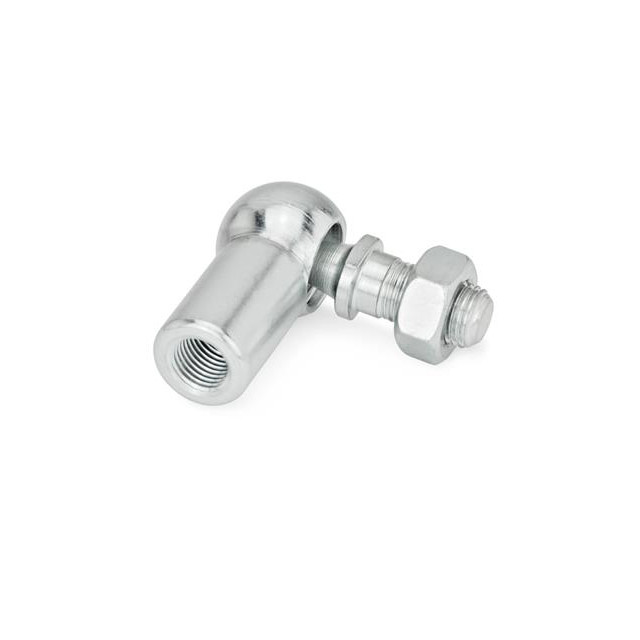

Οι περασμένοι κλωστή σύνδεσμοι ενώσεων σφαιρών αποτελούνται από μια υποδοχή σφαιρών και ένα στήριγμα σφαιρών
[Περιγραφή προϊόντων]
Οι περασμένοι κλωστή σύνδεσμοι ενώσεων σφαιρών αποτελούνται από μια υποδοχή σφαιρών και ένα στήριγμα σφαιρών.
Η γωνία στροφέων για τον τύπο με τη σύλληψη ασφάλειας (καίσιο τύπων) είναι 15°, χωρίς σύλληψη ασφάλειας (τύποι Γ) είναι 18°.
Κατά τη διάρκεια της συνέλευσης, η υποδοχή σφαιρών ωθείται πέρα από το αιφνιδιαστικό δαχτυλίδι, το οποίο ενεργεί ως υπηρέτης. Εάν τα forceis διατήρησης μη ικανοποιητικά, η σύνδεση της υποδοχής σφαιρών/στήριγμα σφαιρών μπορούν να εξασφαλιστούν από τη σύλληψη ασφάλειας, η οποία μπορεί εύκολα να εγκατασταθεί.
Για να προστατεύσουν τους περασμένους κλωστή συνδέσμους ενώσεων σφαιρών από τη μόλυνση, τα καλύμματα σκόνης μπορούν να χρησιμοποιηθούν.
Το hexagon καρύδι είναι μέρος των περασμένων κλωστή συνδέσμων ενώσεων σφαιρών με το περασμένο κλωστή στήριγμα.
[Προστατευτικός τελειώστε]
Ψευδάργυρος στηριγμάτων σώματος και σφαιρών που καλύπτεται και που παθητικοποιείται το στήριγμα σφαιρών είναι de-. Η συνέλευση είναι λαδωμένη.
[Τύπος]
Γ | Με το περασμένο κλωστή στήριγμα, χωρίς σύλληψη ασφάλειας |
Καίσιο | Με το περασμένο κλωστή στήριγμα, με τη σύλληψη ασφάλειας |
[Προδιαγραφή]
Στέγαση και περασμένο κλωστή στήριγμα | Σφαίρα |
Χάλυβας | Χάλυβας |
• Κατηγορία 5 ιδιοκτησίας | • |
• Ο ψευδάργυρος που καλύπτεται, άχρωμος που παθητικοποιείται τελειώνει | • Υποδοχή σφαιρών που λαδώνεται |
[Διαστάσεις σε: Μετρικός]
d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | τ | A/F | Ελάχιστος. | |
H9/h9 | Δεξί νήμα | Αριστερό νήμα | Νήμα | ελάχιστος. | επιτυχής δύναμη | ||||||
8 | Μ 5 | Μ 5L | Μ 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 6,74 lbf (30 Ν) |
10 | Μ 6 | Μ 6L | Μ 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 8,99 lbf (40 Ν) |
13 | Μ 8 | Μ 8L | Μ 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13,49 lbf (60 Ν) |
16 | Μ 10 | Μ 10L | Μ 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17,98 lbf (80 Ν) |
16 | Μ 12 | Μ 12L | Μ 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17,98 lbf (80 Ν) |
19 | Μ 14F | Μ 14FL | Μ 14 X 1,5 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 22,48 lbf (100 Ν) |

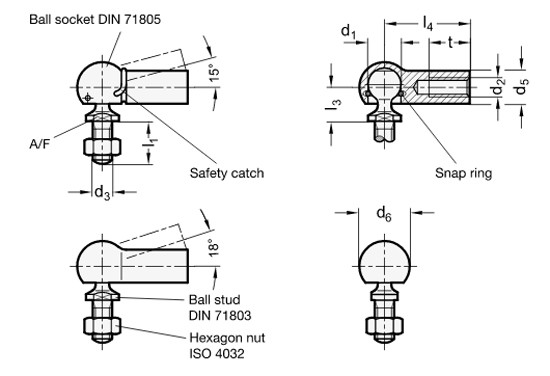

[Σχέδιο]
