Προσαρμοσμένες καρφίτσες Clevis της σειράς TXLM από ανοξείδωτο χάλυβα
[ Περιγραφή προϊόντος ]
Τα clevises μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα εφαρμογών από το γκαζόν και τον κήπο μέχρι την βαριά κατασκευή.Ένα clevis μπορεί να χρησιμοποιηθεί σε καταστάσεις όπου ένας σύνδεσμος πρέπει να αποσυνδεθεί εύκολαΣε τέτοιες περιπτώσεις, πολλά από τα εύκολα να εγκατασταθούν και να αφαιρεθούν συσσωρευτικά μας κλιπ μπορούν να χρησιμοποιηθούν μαζί με τις καρφίτσες μας για να κλειδώσουν τη σχισμή στη θέση της μέσα από το μάτι της σύνδεσης.Τα πινάκια ελαστικών κατασκευάζονται με πινάκια από χάλυβα χαμηλού άνθρακα και θερμικά επεξεργασμένα σώματα από χάλυβα ελαστικών.
Τα συσσωρευτικά είναι κατασκευασμένα από θερμικά επεξεργασμένο χάλυβα ελαστικών.
Τα clevis είναι διαθέσιμα σε μια πλήρη σειρά μετρικών και ιντσών μεγεθών.Οι υψηλότερες ανοχές επιτρέπουν στενότερες προσαρμογές ενώ παράλληλα δίνουν μια καθαρότερη εμφάνιση σε πολλές συναθροίσεις.
[ Εφαρμογές ]
• Γκαζόν & Κήπος
• Κατασκευές
• Γεωργία
[ Χαρακτηριστικά ]
• Χαλαρό χάλυβα χαμηλών ανθρακούχων εκπομπών για οικονομικό σχεδιασμό
• Εργασμένο στυλ clevis για μεγαλύτερη ακρίβεια και εμφάνιση
• Προσφέρεται σε μετρικές και ίντσες
• Τόσο το μετρικό όσο και το ιντσάκι είναι διαθέσιμα στις εκδόσεις RH & LH
• Διατίθενται διάφορα στυλ συσσωρευτών
• Παρόμοιο με το DIN 71 752 (μετρική)

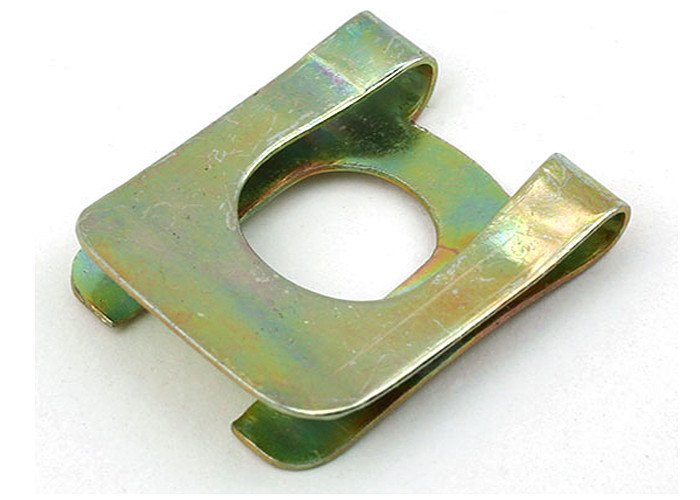

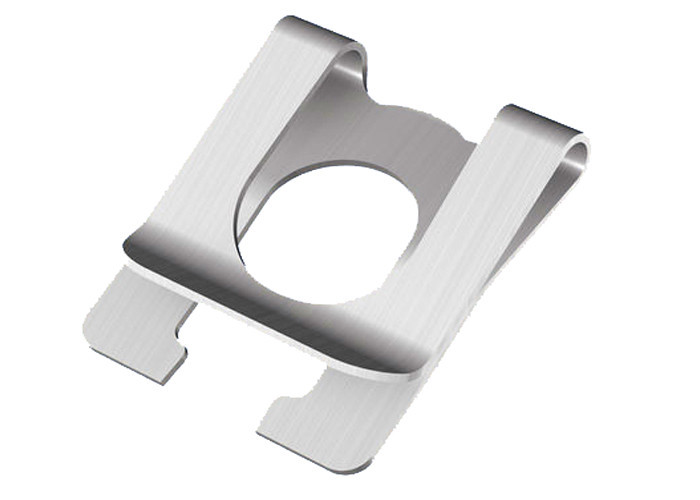

[ TXLM Clevis Πιν Κλιπ Ασφάλειας ]
| TXLM ∆ιαγράμματα κλιπ ασφαλείας κλιπ | |||||||
| Μέρος Νο. | Β | Γ | D | F Δελτίο ΕΚ | G | H | h1 Δελτίο ΕΚ |
| TXLM187 | .355 | .195 | .084 | .016 | .429 | .152 /.144 | .112 |
| TXLM250 | .437 | .245 | .130 | .020 | .562 | .205 /.197 | .165 |
| TXLM312 | .551 | .315 | .138 | .020 | .679 | .252 /.244 | .212 |
| TXLM375 | .710 | .385 | .211 | .020 | .844 | .313 /.305 | .265 |
| TXLM500 | 1.000 | .520 | .263 | .024 | 1.200 | .400 /.392 | .352 |
Όλες οι διαστάσεις γραμμής απεικονίζονται σε ίντσες
