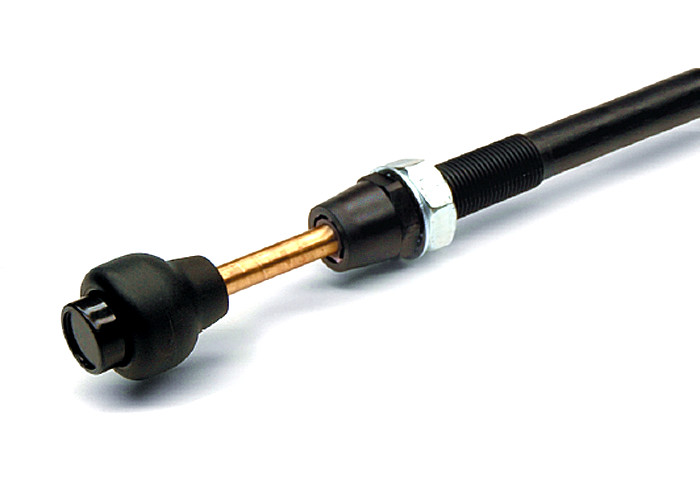

Τυποποιημένη έξοδος Mixtures 565 - 550 Series Mechanical Push Pull Control Cable Head
[ Περιγραφή προϊόντος ]
Μπορούμε να σχεδιάσουμε και να κατασκευάσουμε ένα ευρύ φάσμα καλωδίων αεροσκαφών.Πατώντας το κεντρικό κουμπί επιτρέπεται να πιέσετε ή να τραβήξετε το κουμπί για να κάνετε ρυθμίσεις πορείας πορείαςΗ περιστροφή του κουμπιού αντίστροφα με τα ρολόγια του ρολογιού μειώνει την έξοδο στην πεπερασμένη λειτουργία και επεκτείνεται με τα ρολόγια του ρολογιού.
Τέσσερις και μισή στροφές οδηγούν σε 1[1] γραμμική κίνηση.Ένα προαιρετικό αξεσουάρ κλειδαριού τριβής είναι διαθέσιμο για εφαρμογές που επηρεάζονται από υπερβολικές δονήσεις. Διατίθενται επίσης κεφαλές ελέγχου κλειδαριού τριβής (μόνο). Διατίθενται διάφορες διαμορφώσεις εξόδου για να ταιριάζουν σε συγκεκριμένες εφαρμογές. Ο κωδικός παραγγελίας και οι τεχνικές περιγραφές δείχνουν αυτές τις επιλογές.
|
[ Εφαρμογές ]
[ Υλικό ] καιΕσωτερικό μέλος |
[ Χαρακτηριστικά ] ελάχιστο
[ Προτεινόμενα Τελικά Εφοδιαστικά ] |

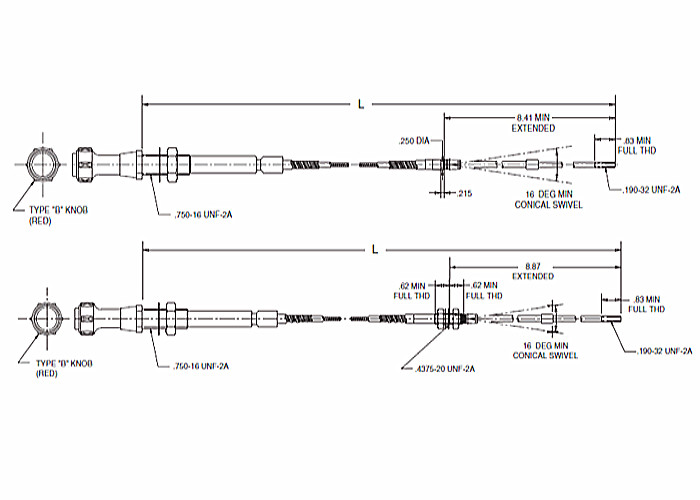

[ Τυπική έξοδος - μείγμα 565-550 ]
| Σημειώσεις:(Παραμέτρους σχεδιασμού) Σκλήρυνση:3.00" Ελάχιστη ακτίνα κάμπωσης:3.00" |
Θερμοκρασία λειτουργίας: από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
Εξαφανίστηκε η κίνηση:.030 +.0004 ανά βαθμό κάμπωσης με ± 5,0lb δύναμης Κανονικό φορτίο:± 20lb Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
[ Κεφαλές ελέγχου μικρής ρύθμισης ]
Όλες οι διαστάσεις γραμμής απεικονίζονται σε ίντσες
