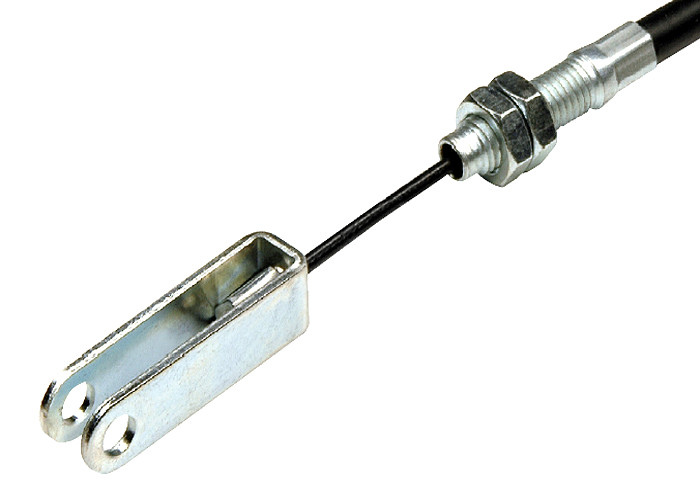

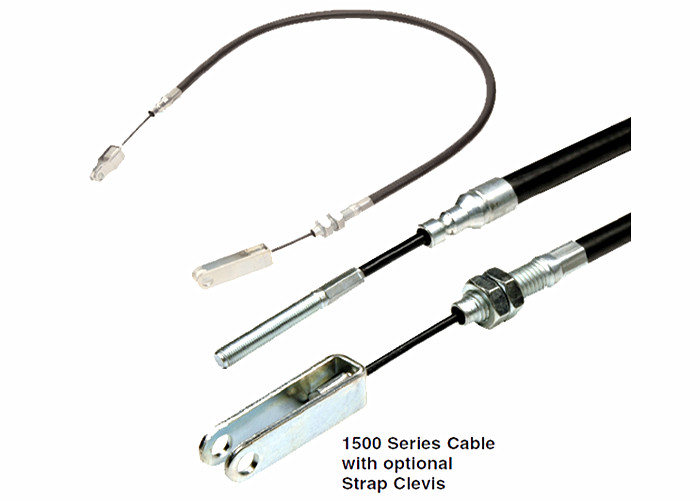

Υψηλής ισχύος μεταφοράς μεταφοράς καλωδίου ελέγχου φρένων Συγκρότημα καλωδίου 1500 σειράς Καλώδιο με προαιρετικό σχοινί
[ Περιγραφή προϊόντος ]
1500 φρένα μόνο με έλξη, βιομηχανικός έλεγχος, συναρμολόγηση καλωδίων.
Ελαστικό σύστημα ελέγχου που έχει σχεδιαστεί για τη μετάδοση κίνησης έλξης μεταξύ δύο μηχανικών συσκευών χωρίς τη χρήση ράβδων, κροταλιών ή άλλων άκαμπτων μηχανικών συνδέσεων.Τα χειριστήρια έλξης είναι ειδικά σχεδιασμένα για εφαρμογές που απαιτούν υψηλή ικανότητα φορτίου και χαμηλή κάμψηΤο καλώδιο που χρησιμοποιείται συχνά για τη λειτουργία ενός φρένου στάθμευσης οχήματος είναι ένα τυπικό παράδειγμα.
|
[ Εφαρμογές ] |
[ Χαρακτηριστικά ] • Μεγάλη ικανότητα φόρτωσης 1500 επιτρέπει έως και 1500 λίβρες φορτίο • Μικρή εκτροπή 3000 επιτρέπει μέχρι και Φορτία 3000 λίβρες • Εγκατεστημένη ακτίνα καμπής Μέχρι 5" |
[ Φρένο μόνο με τράβηξη 1500lb σειρά ]
| Τελικό φορτίο: 1500 λίβρες | Ελάχιστη ακτίνα κάμπωσης: 5 ̊ | |
 |
||
| Τεχνουργήματα με τρύπες | ||
|
||
|
Τεχνουργήματα με νήματα |
48° Κλιπ-κλείδωμα | Τελική τοποθέτηση με κλειδαριά |
| |
||
| Τέρμα μπάλας | Τελεία του ματιού | Σταματήστε το καλώδιο |
|
||
[ Κωδικός εντολής για φρένο μόνο με τράβηξη ]
| Βιομηχανικό φρένο έλξης μόνο | ||
|
||
| Για να προσδιοριστεί ένα φρένο μόνο με έλξη, πρέπει να παρέχονται οι ακόλουθες πληροφορίες με τη σειρά που αναφέρεται: | ||
|
1Αριστερό εσωτερικό άκρο |
6Διάρκεια του εσωτερικού τμήματος |
|
[Κωδικοί παραγγελίας]
Αριστερό εσωτερικό άκρο νούμερο εξαρτήματος ∙ CS551
(Κατασκευή άκρου clevis με καλωδιακό σταθμό)
Αριστερό σωλήνα Τελική τοποθέτηση αριθμός τμήματος 072
(Ενσωμάτωση στο τέλος του σωλήνα)
Διάρκεια συναρμολόγησης αγωγού 54
(54") ∆είκτης
Αριθμός εξαρτήματος για το δεξί άκρο του αγωγού
(Ενσωματωμένο με νήματα καλώδιο)
Δικαίωμα εσωτερικού άκρου νούμερο εξαρτήματος ∙ TE505
(Ενσωματωμένο με νήματα καλώδιο)
Διάρκεια της εσωτερικής συναρμολόγησης5
(64.5") ∆είκτης
Ταξίδι (ιντσάκια) 6
(6")
