Καλώδιο Περιστροφικού Ελέγχου Μόνο Έλξης – Σειρά Phidix Non-Locking
Αυτή η σελίδα παρέχει την επίσημη επισκόπηση για τα βιομηχανικά καλώδια περιστροφικού ελέγχου μη ασφάλισης της Phidix.
Για επιλογές προσαρμογής ή διαμορφώσεις από ανοξείδωτο χάλυβα, επισκεφτείτε τη σελίδα μας Σελίδα Προσαρμογής Περιστροφικού Καλωδίου.
Τι είναι ένα Καλώδιο Περιστροφικού Ελέγχου;
Το καλώδιο περιστροφικού ελέγχου της Phidix μετατρέπει την περιστροφική είσοδο (συνήθως έως 270°) σε γραμμική κίνηση, επιτρέποντας την απομακρυσμένη ενεργοποίηση μηχανικών συστημάτων—χωρίς την πολυπλοκότητα των ηλεκτρονικών ή των υδραυλικών.
Αυτό το καλώδιο δεν ασφαλίζει, που σημαίνει ότι επιστρέφει ελεύθερα χωρίς κράτημα ή εγκοπές. Είναι ιδανικό για χειροκίνητα χειριστήρια HVAC, βαλβίδες θερμαντήρων, πτερύγια, διακόπτες θαλάσσης και άλλες εφαρμογές όπου απαιτείται ομαλή κίνηση ώθησης-έλξης.
Βασική Αρχή Λειτουργίας: Περιστροφή 270° = 1,5" Γραμμική Διαδρομή

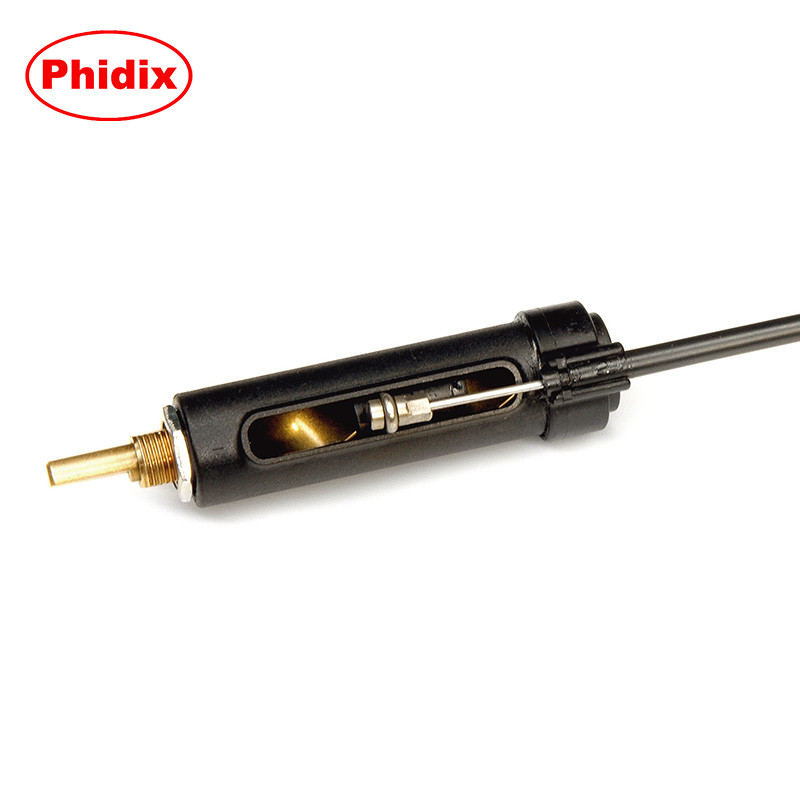

Εσωτερικά, το καλώδιο διαθέτει ένα εύκαμπτο εσωτερικό πυρήνα τυλιγμένο σε σπείρα που στεγάζεται μέσα σε ένα ενισχυμένο αγωγό. Η περιστροφική λαβή περιστρέφει έναν άξονα εισόδου (CW ή CCW), οδηγώντας το εσωτερικό σύρμα για να δημιουργήσει έως και 1,5 ίντσες γραμμικής διαδρομής στην έξοδο.
Ένα απλοποιημένο διάγραμμα:
Περιστροφική Είσοδος → Γραμμική Έξοδος
Αυτός ο σχεδιασμός εξασφαλίζει σφιχτή μετάδοση, ελάχιστη αντίδραση και ακριβή κίνηση για συστήματα που απαιτούν απομακρυσμένο αλλά μηχανικό έλεγχο.
Γιατί να επιλέξετε Μηχανική Περιστροφή έναντι Ηλεκτρονικής Ενεργοποίησης;
| Χαρακτηριστικό |
Μηχανικό Περιστροφικό Καλώδιο |
Ηλεκτρονικός Ενεργοποιητής |
| Πολυπλοκότητα καλωδίωσης |
Καμία |
Απαιτεί καλωδίωση & ρεύμα |
| Ανοχή σε βλάβες |
Χειροκίνητη παράκαμψη πάντα δυνατή |
Μπορεί να απαιτεί διαγνωστικά εργαλεία |
| Αντοχή στο περιβάλλον |
Ανέχεται σκόνη, κραδασμούς, υγρασία |
Συχνά χρειάζεται περιβλήματα |
| Συντήρηση |
Απλή αντικατάσταση |
Μπορεί να απαιτεί τεχνικό σέρβις |
Τα περιστροφικά καλώδια Phidix είναι ιδανικά για σκληρά περιβάλλοντα με περιορισμένο χώρο όπου η απλότητα και η αξιοπιστία έχουν μεγαλύτερη σημασία από την αυτοματοποίηση.

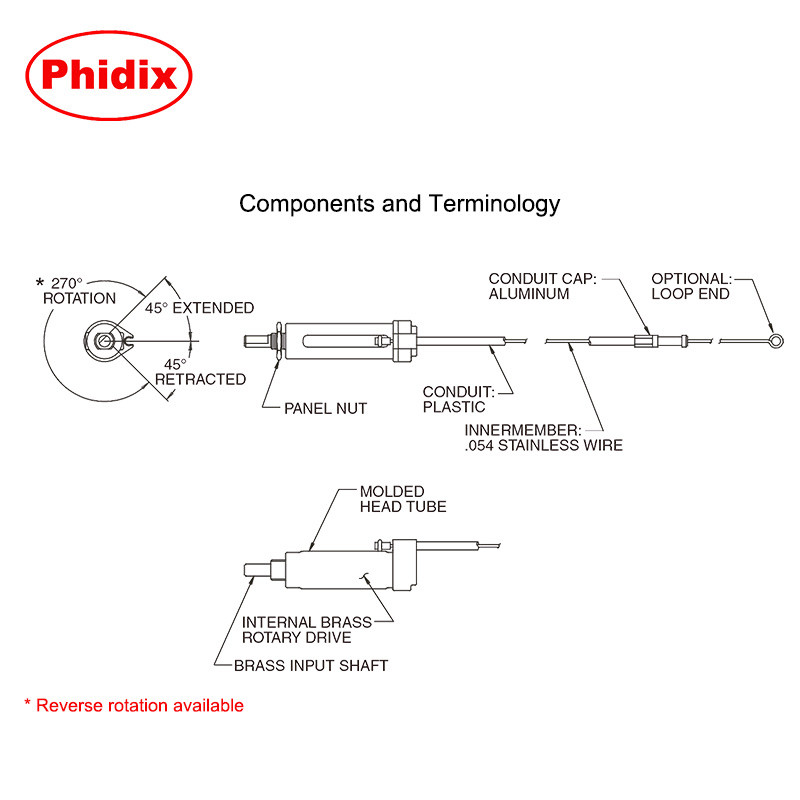

Δομική Σύνθεση & Υλικά
• Άξονας Εισόδου: Ορείχαλκος (στάνταρ). CW ή CCW διαθέσιμο

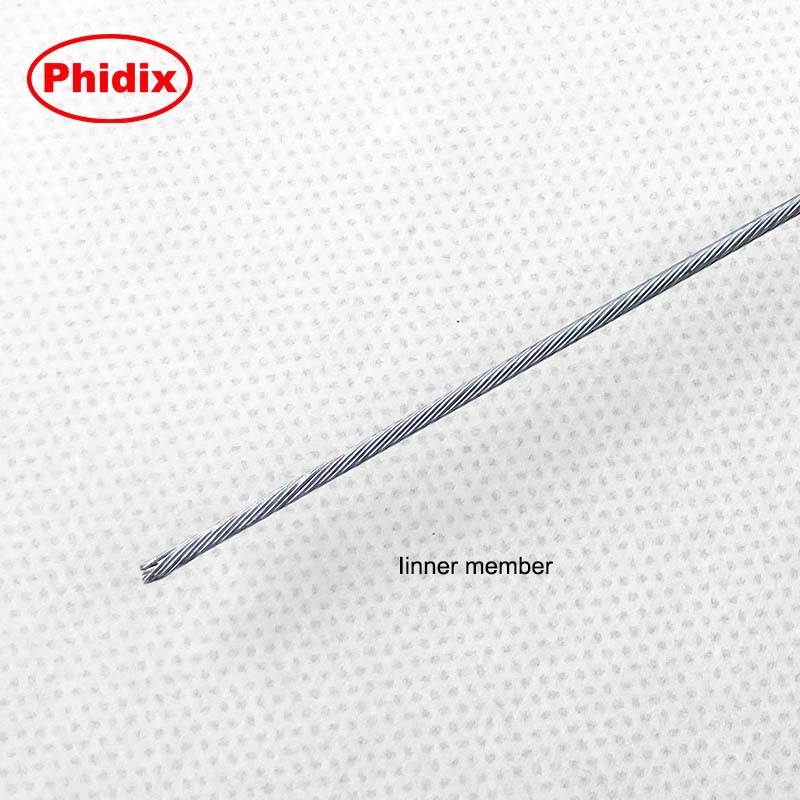

• Εσωτερικό Σύρμα: 1x7 πυρήνας από ανοξείδωτο χάλυβα
• Κέλυφος: Ενισχυμένο πλαστικό με σπειρώματα στερέωσης
• Άκρο Εξόδου: Μπίλια, βρόχος ή προσαρμοσμένο εξάρτημα ράβδου
Σπείρωμα Στερέωσης: M12 x 1.0 ή 3/8-24 UNF
Ελατήριο Επιστροφής: Προαιρετικό για εφαρμογές που χρειάζονται δύναμη επαναφοράς

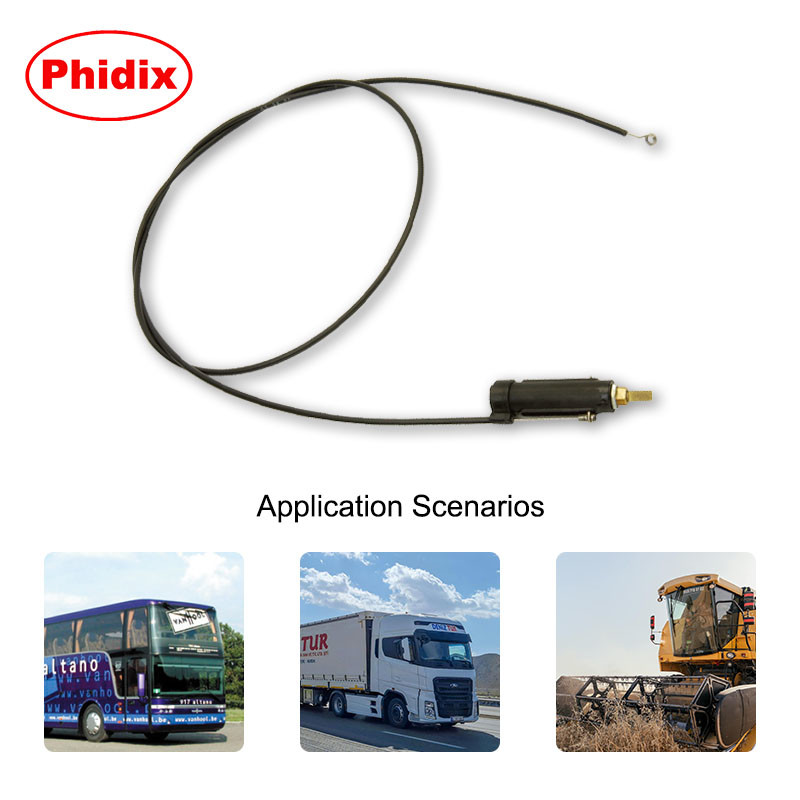

Κοινές Εφαρμογές
| Εφαρμογή |
Χρήση |
| Συστήματα HVAC |
Χειροκίνητη ενεργοποίηση αεραγωγού ή πτερυγίου |
| Επαγγελματικά Οχήματα |
Έλεγχος βαλβίδας θερμαντήρα στην καμπίνα |
| Θαλάσσιες Μηχανές |
Μοχλοί διακοπής, έλεγχος τσοκ |
| Γεωργικά Μηχανήματα |
Ενεργοποίηση κλειστής σύνδεσης |
Αυτό το καλώδιο ενσωματώνεται συχνά σε περιστροφικά κουμπιά τοποθετημένα σε πάνελ, μεταδίδοντας δύναμη σε εξαρτήματα αρκετά πόδια μακριά—ακόμη και μέσω καμπύλης δρομολόγησης.

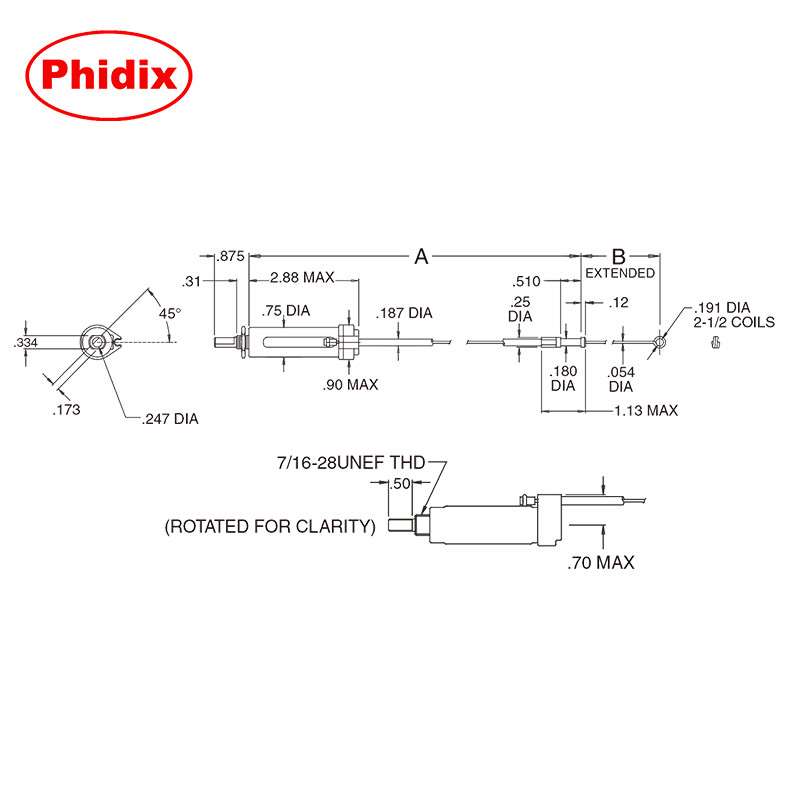

Τεχνικές Προδιαγραφές
| Παράμετρος |
Τιμή |
| Διαδρομή |
1,5" (± 0,1") |
| Γωνία Εισόδου |
270° ± 10° |
| Μήκος Καλωδίου |
12" – 72" (προσαρμόσιμο) |
| Εύρος Θερμοκρασίας |
–30°C έως +100°C |
| Άξονας Εισόδου |
Ορείχαλκος ή ανοξείδωτος χάλυβας |
| Διεπαφή Σπειρώματος |
3/8-24 UNF ή M12 |
Χρειάζεστε διαφορετικό εύρος διαδρομής, σπείρωμα ή υλικό; Δείτε τις Προσαρμοσμένες Επιλογές →
Συχνές Ερωτήσεις
Ε: Είναι αυτό το καλώδιο αναστρέψιμο;
Ναι. Μπορεί να διαμορφωθεί για περιστροφή εισόδου CW ή CCW.
Ε: Μπορεί το καλώδιο να τοποθετηθεί σε περιορισμένα ταμπλό;
Απολύτως. Το εύκαμπτο περίβλημά του και ο σπειροειδής άξονας του διευκολύνουν την τοποθέτηση σε πάνελ σε στενά περιβλήματα.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Προσφέρουμε τόσο πρωτότυπα χαμηλού όγκου όσο και παρτίδες επιπέδου OEM. Επικοινωνήστε μαζί μας για λεπτομέρειες.
Ε: Μπορώ να ζητήσω μεγαλύτερη διαδρομή ή ενεργοποίηση διπλού άκρου;
Αυτά είναι διαθέσιμα σε προσαρμοσμένες διαμορφώσεις. Δείτε τη σελίδα προσαρμογής για λεπτομέρειες.
Ζητήστε μια Προσφορά ή Αντιστοίχιση Σχεδίου
Εάν σχεδιάζετε μια διεπαφή ελέγχου πίνακα ή αντικαθιστάτε έναν παλαιότερο περιστροφικό ενεργοποιητή, η Phidix μπορεί να προμηθεύσει ταιριαστά εξαρτήματα ή σχεδιασμό-κατά-προδιαγραφή.
