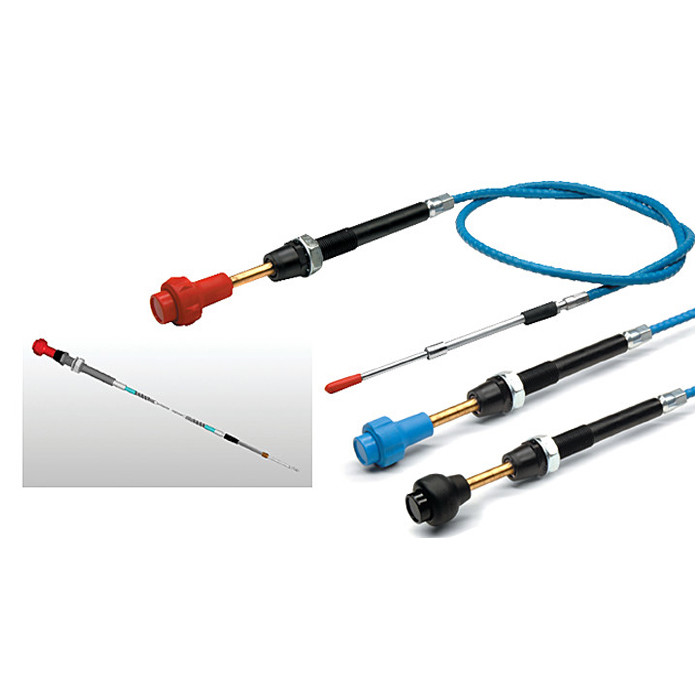

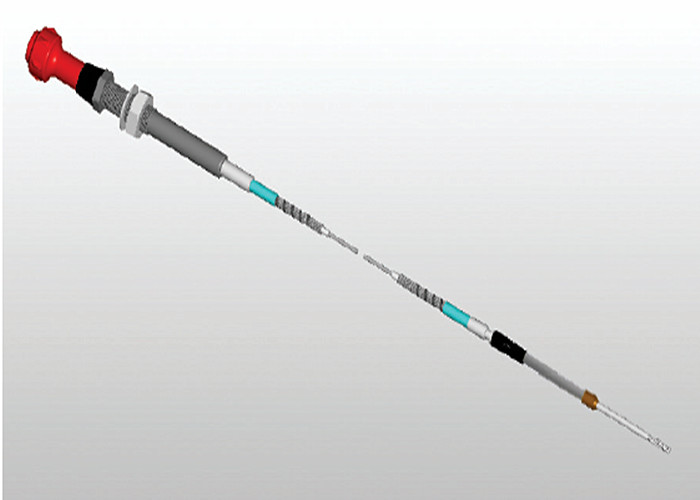

Το κεφάλι ελέγχου πίεσης - σύρσης έχει μια ποικιλία ευέλικτων χειραγωγών κοπής
Περιγραφή του προϊόντος
Είμαστε σχεδιαστής και κατασκευαστής ενός ευρέος φάσματος καλωδίων αεροσκαφών.Για την προσαρμογή της πορείας, το κουμπί πρέπει να πιέζεται ή να τραβάται πατώντας το κεντρικό κουμπί.
Η περιστροφή κατά την κατεύθυνση των δεικτών του ρολογιού οδηγεί στην ανάσυρση της παραγωγής σε πεπερασμένη λειτουργία, ενώ η περιστροφή κατά την κατεύθυνση των δεικτών του ρολογιού οδηγεί στην επέκτασή της.Η ρύθμιση μικρορύθμισης δεν επηρεάζεται από κανονικές δονήσεις.
Όσον αφορά τα αξεσουάρ, υπάρχει διαθέσιμη προαιρετική κλειδαριά τριβής.
Χαρακτηριστικά
• Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί
• Ταξίδι: 3,00 "μέγιστο
• Ράδιο κάμψης:3.00" ελάχιστο & 7.00" ελάχιστο
• Θερμοκρασία λειτουργίας: -65°F ̇ 165°F (εισήγηση), 230°F (εξήγηση)
Εφαρμογές
• αεροσκάφη γενικής αεροπορίας
• Ρυθμισμός του παλμού
• Έλεγχος των μείγματων
• Έλεγχος προσανατολισμού
Προτεινόμενα τερματικά εξαρτήματα
• Ολόκληρη η περιοχή
Τεχνικές παραμέτρους
Τυποποιημένη έξοδος - Δοκιμαστικό 565-550
| Σημειώσεις:(Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Ελλείψει κίνησης: .030 +.0004 ανά βαθμός κάμπωσης με ± 5,0lb δύναμης |
| Εγκεφαλικό3:00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
Κανονικό φορτίο: ±20lb |
| Ελάχιστη ακτίνα κάμπωσης:3.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Εξαγωγή συρματόπλεγματος - Δοξοδότης 565-557
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Κανονικό φορτίο:Δεν προσδιορίζεται (καθορίζεται από τη διαμόρφωση της εγκατάστασης) |
| Σκλήρυνση: 3.00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
|
| Ελάχιστη ακτίνα κάμπωσης: 3.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Εξαγωγή στερεού καλωδίου - Δοξοκόπηση 565-558
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | θερμοκρασία λειτουργίας: | Κανονικό φορτίο:Δεν προσδιορίζεται (καθορίζεται από τη διαμόρφωση της εγκατάστασης) |
| Σκλήρυνση: 3.00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
|
| Ελάχιστη ακτίνα κάμπωσης: 7.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Ελέγχος κλειδώματος τριβής - Δορυφόρος 565-555
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Κανονικό φορτίο:120 κιλά ένταση, 25 κιλά συμπίεση. |
| Σκλήρυνση: 3.00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
|
| Ελάχιστη ακτίνα κάμπωσης: 3.00" | Εξαφανίστηκε η κίνηση: .030' +.0004 ανά βαθμός κάμπωσης με ± 5,0lb δύναμης |
Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Τυπική έξοδος - μείγμα 565-550
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Εξαφανίστηκε η κίνηση:.030 +.0004 ανά βαθμό κάμπωσης με ± 5,0lb δύναμης |
| Σκλήρυνση: 3.00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
Κανονικό φορτίο: ± 20lb |
| Ελάχιστη ακτίνα κάμπωσης: 3.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Εξαγωγή συρματόπλεγματος - μείγμα 565-557
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Κανονικό φορτίο:Δεν προσδιορίζεται (καθορίζεται από τη διαμόρφωση της εγκατάστασης) |
| Σκλήρυνση: 3.00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
|
| Ελάχιστη ακτίνα κάμπωσης: 3.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Απορρίπτεται η παραγωγή στερεού σύρματος - μείγμα 565-558
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Κανονικό φορτίο:Δεν προσδιορίζεται (καθορίζεται από τη διαμόρφωση της εγκατάστασης) |
| Σκλήρυνση: 3.00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
|
| Ελάχιστη ακτίνα κάμπωσης: 7.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Τυποποιημένη έξοδος - Prop/Pitch 565-550
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Εξαφανίστηκε η κίνηση: .030 +.0004 ανά βαθμό κάμπωσης με ± 5,0lb δύναμης |
| Σκλήρυνση: 3.00" | from -65°F +230°F Κανονικό φορτίο: ±20lb |
|
| Ελάχιστη ακτίνα κάμπωσης: 7.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Εξαγωγή συρματόπλεγματος - Προβολέας/Πίτς 565-557
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Κανονικό φορτίο:Δεν προσδιορίζεται (καθορίζεται από τη διαμόρφωση της εγκατάστασης) |
| Σκλήρυνση: 3.00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
|
| Ελάχιστη ακτίνα κάμπωσης: 3.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Εξαγωγή στερεού καλωδίου - Προβολέας/Πιτς 565-558
| Σημειώσεις: (Παραμέτρους σχεδιασμού) | Θερμοκρασία λειτουργίας: | Κανονικό φορτίο:Δεν προσδιορίζεται (καθορίζεται από τη διαμόρφωση της εγκατάστασης) |
| Σκλήρυνση: 3.00" | από -65°F ∼ +165°F στο το τέλος εισόδου/+230°F στο τέλος εξόδου |
|
| Ελάχιστη ακτίνα κάμπωσης: 7.00" | Κεφαλή ελέγχου από νάιλον γεμάτη γυαλί. |
Κωδικοί παραγγελίας
Όλες οι διαστάσεις γραμμής είναι σε ίντσες.
Υλικό
• Ατσάλι από ανοξείδωτο χάλυβα ή χάλυβα άνθρακα
• Πλαστικό καλώδιο και εσωτερικό μέλος από χάλυβα άνθρακα
• Πλαστική σφραγίδα
• Πλαστικό κουμπί
Συσκευή και αποστολή
Κωδικοί παραγγελίας
Δουλειά ∆ομή ∆ομή 1⁄4
Επιλογές εξόδου (σφραγίδα διαφράγματος) BC
Ταξίδι (ιντσών) 3
Διάστημα καλωδίου (ιντσών) XXX
Κωδικοί παραγγελίας ∆ Μετρικά νήματα
Δασμολογία ∆ομή ∆ομή M6
Επιλογές εξόδου (σφραγίδα διαφράγματος) BC
Ταξιδιωτική διαδρομή (μμ) 75
Διάστημα καλωδίου (mm)
Γενικές ερωτήσεις
Ε: Ποια είναι η μάρκα των καλωδίων ελέγχου;
Α: Το εμπορικό σήμα των καλωδίων ελέγχου είναι PHIDIX.
Ε: Ποιος είναι ο αριθμός μοντέλου των καλωδίων ελέγχου;
Α: Ο αριθμός μοντέλου των καλωδίων ελέγχου είναι PHIDIX.
Ε: Πού κατασκευάζονται τα καλώδια ελέγχου;
Τα καλώδια ελέγχου κατασκευάζονται στη Σαγκάη.
Ε: Ποιες είναι οι προδιαγραφές των καλωδίων ελέγχου;
Α: Παρακαλώ επικοινωνήστε μαζί μας για τις προδιαγραφές των καλωδίων ελέγχου.
