Καλώδιο ελέγχου Phidix T-Flex μόνο με τράβηγμα: Κατασκευασμένο για να αντέχει, σχεδιασμένο για να είναι εύκαμπτο
Για βιομηχανικά συστήματα που απαιτούν αξιόπιστη γραμμική ενεργοποίηση υπό φορτία μόνο έντασης, το καλώδιο Phidix T-Flex Pull-Only προσφέρει μια βελτιστοποιημένη λύση απόδοσηςχαμηλή εκτροπή, και ένα ανθεκτικό πολυεπίπεδο σχεδιασμό αγωγού.
Η σειρά αυτή είναι ειδικά σχεδιασμένη για να λειτουργεί σε περιβάλλοντα όπου ο χώρος είναι περιορισμένος, τα φορτία είναι επαναλαμβανόμενα και ο χρόνος λειτουργίας δεν είναι διαπραγματεύσιμος.
Εμπιστευτικό σε συστήματα συμπλέκτη, ενεργοποίηση γκάζι, κλειδαριά φρένων, και μηχανισμούς αναστολής του κινητήρα Το T-Flex έχει σχεδιαστεί για να λειτουργεί εκεί που τα συμβατικά καλώδια δεν μπορούν να συμβαδίσουν.
Τι Διαφέρει το Τ-Φλεξ
| Ειδικότητα |
Τυποποιημένο καλώδιο μόνο για σύρση |
Η σειρά Phidix T-Flex |
| Σχεδιασμός αγωγού |
Εναστρώματα από χάλυβα |
Επικάλυψη από διπλό στρώμα συμπιεσμένου επίπεδου σύρματος |
| Προστατευτική κάλυψη |
Μόνο PVC |
Διαθέσιμες επιλογές PP, PVC ή γυμνές |
| Εσωτερική επιφάνεια |
Καμία ή κανονικό πλαστικό |
Προαιρετική επικάλυψη PP υψηλής πυκνότητας για χαμηλή τριβή |
| Δυνατότητα εφαρμογής |
Γενική πέδηση ή κλειδαριά |
Έλεγχος κίνησης υψηλού κύκλου με πολυπλοκότητα δρομολόγησης |
| Προσαρμογή |
Βασικά εξαρτήματα των τερμάτων |
Επικεφαλίδες, σχισμές, σφαίρες/επιφάνσεις, στερέωμα πίνακα οργάνων |
Εσωτερική δομή & Ακεραιότητα ελέγχου κίνησης

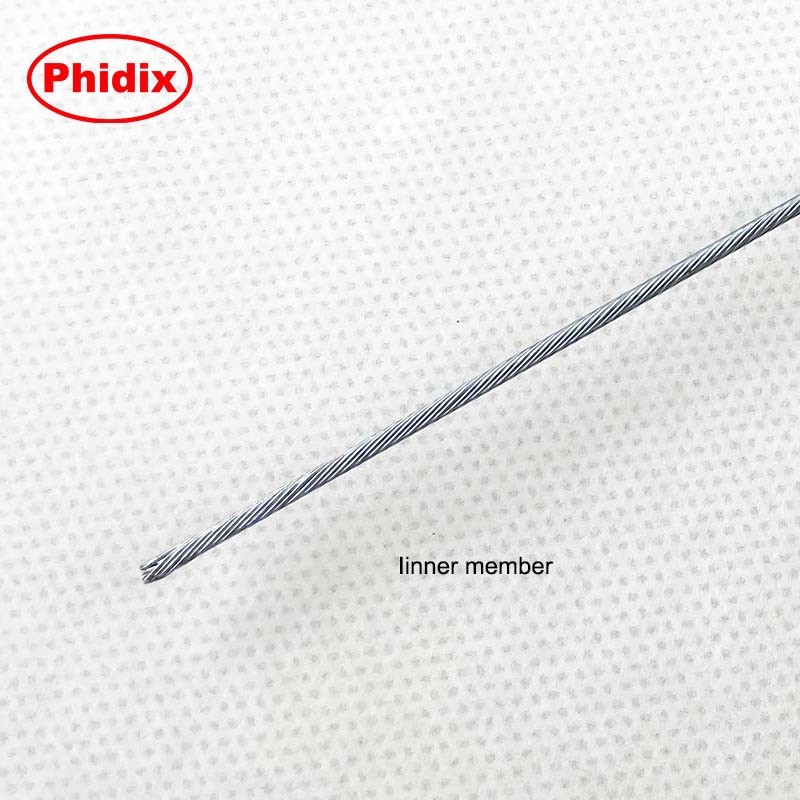

•Εσωτερικό μέλος: Υψηλής αντοχής πολλαπλών νήμων καλώδιο από χάλυβα, από γαλβανισμένο ή κονσερβοποιημένο χάλυβα, διαθέσιμο σε διαμέτρους 0,078" έως 0,188".
•Κατασκευή αγωγών: Πολλαπλές διαμορφώσεις ατσάλινου καλωδίου με προαιρετικές εσωτερικές επικάλυψεις υψηλής πυκνότητας.
•Εξωτερική κάλυψη: Επιλογή μπουφάν από PVC ή πολυπροπυλένιοή χωρίς εξωτερικό περίβλημα για ενσωματωμένη προστασία στο πλαίσιο.
•Χαρακτηριστικά κίνησης:Χαμηλή κάμψη, εξαιρετική απόδοση κάμψης, χαμηλή τριβή.
Το σύνολο αυτό καλωδίων δεν είναι σχεδιασμένο μόνο για συμπίεση/σύνδεση.

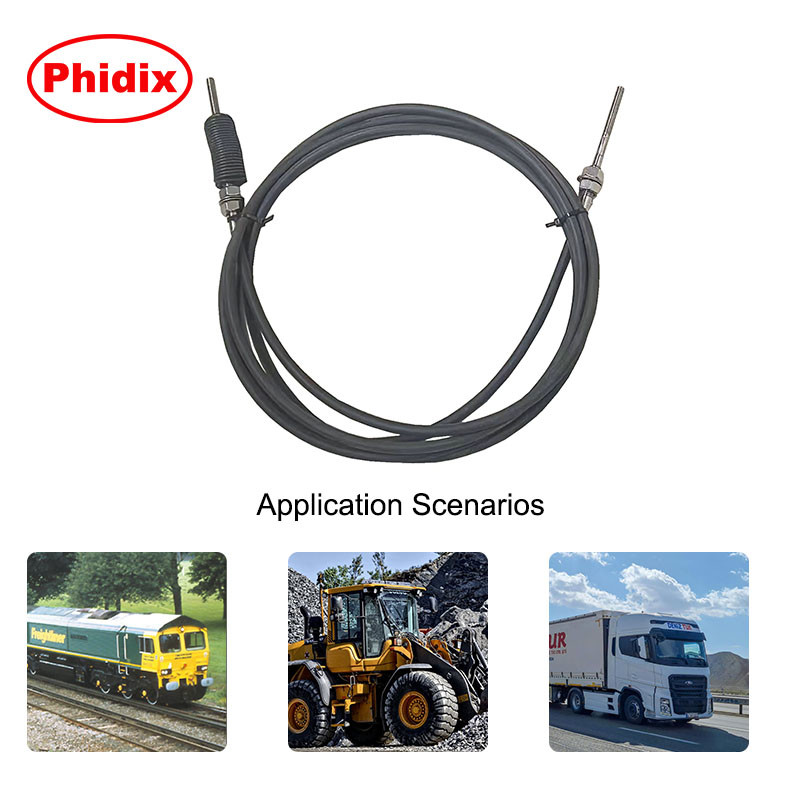

Τυπικές εφαρμογές
•Καλώδια συμπλέγματος∆ Συστήματα αποσύνδεσης βαρέων φορτηγών ή πλοίων
•Σωλήνες διακόπτη κινητήρα∆ Εγχειριζόμενη διακοπή καυσίμου ή ανάφλεξης
•Αξιοθέτητες αγωγέςΟ μηχανικός κανονισμός των γεννήτρων και της κινητής υδραυλικής
•Μηχανισμοί αποκλεισμού και αποσύνδεσης∆ Συστήματα κλειδώματος ή κλειδαριού έκτακτης ανάγκης
•Διαδρομή βιομηχανικού εξοπλισμού∆ Συστήματα γραμμικών καλωδίων με περίπλοκη γεωμετρία δρομολόγησης
Διαλέξτε επιλογές κατασκευής και ευελιξία στοιχείων
Εσωτερικός πυρήνας
• Ατσάλινα νήματα: 1x7, 1x19 ή θωρακισμένος πυρήνας
• Καλυμμένα ή γυμνά, ανάλογα με τις περιβαλλοντικές ανάγκες
Εφοδιασμός
• PP υψηλής πυκνότητας για μειωμένη αντίσταση έλξης
Εξωτερικό μπουφάν
• Μαύρο PVC (προεπιλεγμένο)
• Πολυπροπυλένιο (PP) για μεγαλύτερη αντοχή σε θερμοκρασίες
• Χωρίς σακάκι για διαδρομή αγωγού σε αγωγό

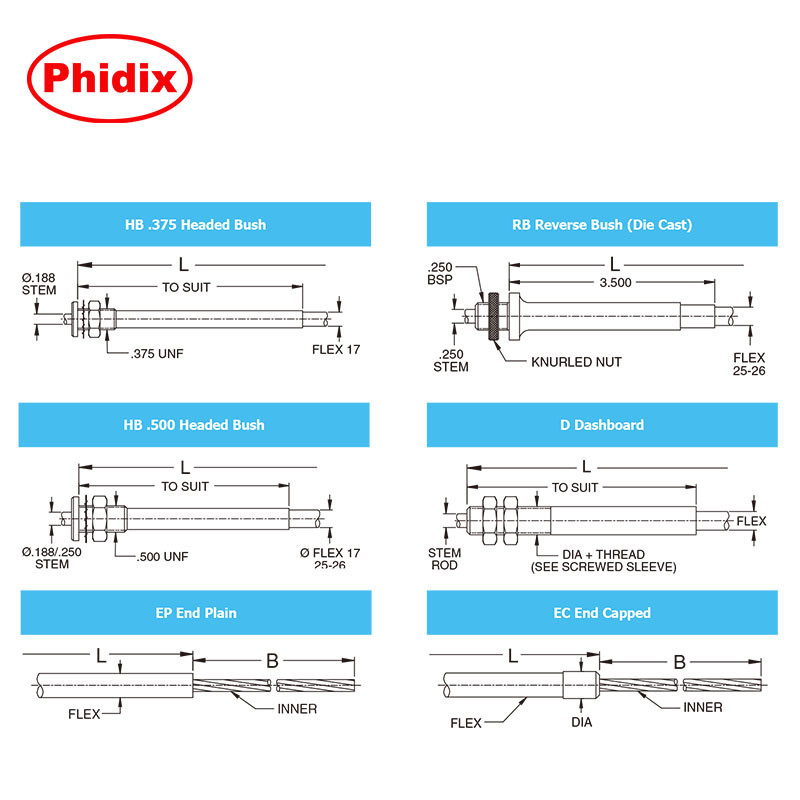

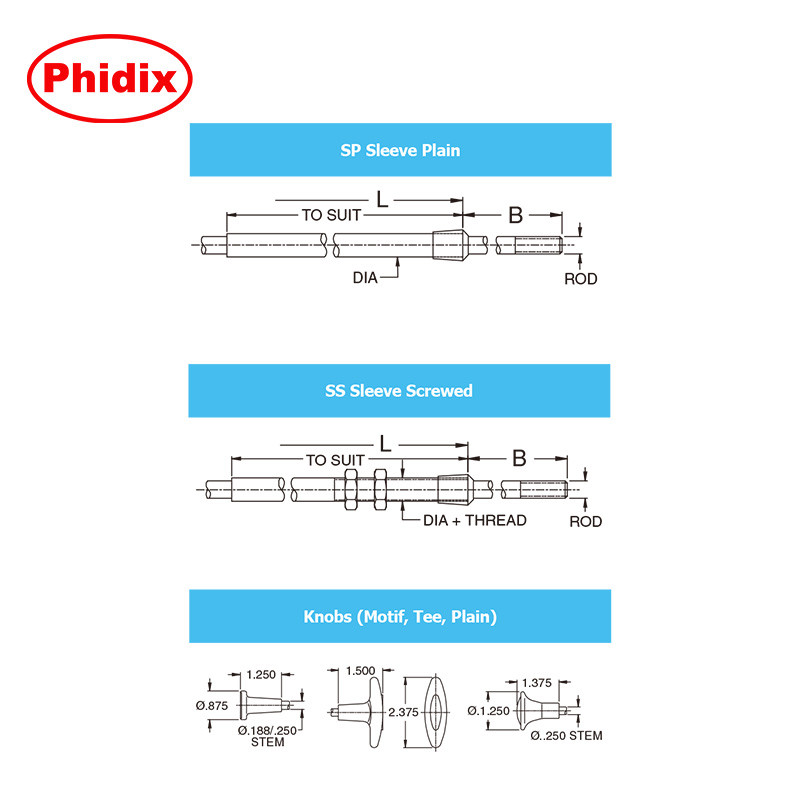

Τελικά εξαρτήματα
• Τέλος ράβδου clevis (UNF ή μετρική)
• Τερματικά περιστρεφόμενα
• Ενεργοποιητές χειροπέδων
• Τυλιγμένα μανίκια ή στρογγυλά
• Εγκαταστάσεις πίνακα ελέγχου
Πλήρεις εξατομικευμένες συναρμολογίες διαθέσιμες για να ταιριάζουν με τη διάταξη του πάνελ σας, χειριστήριο ελέγχου, ή μοχλό ενεργοποίησης.
Τεχνικά δεδομένα
| Παράμετρος |
Περιοχή τιμών |
| Μέγιστο φορτίο |
Μέχρι 2200 λίβρες (διαφέρει ανάλογα με τον πυρήνα και τον εξοπλισμό) |
| Πεδίο ταξιδιού |
1.5"·6" (διαδρομή τελωνείου κατόπιν αιτήματος) |
| Ελάχιστη ακτίνα κάμψης |
5 " τυπικό |
| Ανεκτικότητα θερμοκρασίας |
-40°C έως +105°C (διαφέρει ανάλογα με τον τύπο του μπουφάν) |
| Επιλογές διαμέτρου πυρήνα |
0.078" / 0.125" / 0.188" |
Ενημερωτικά ερωτήματα
Ε: Μπορεί το καλώδιο T-Flex να χρησιμοποιηθεί σε συστήματα σπρώξιμου;
Α: Όχι, αυτή η σειρά είναι αυστηρά μόνο για τράβηξη.
Ε: Τι γίνεται αν χρειάζομαι υψηλότερη αντοχή σε θερμοκρασίες ή χημική ανοχή;
Α: Χρησιμοποιήστε την έκδοση PP-jacket ή επικοινωνήστε μαζί μας για διαμορφώσεις χωρίς jacket.
Ε: Μπορώ να έχω μια έκδοση με ενεργοποιητή χειροπέδου;
Α: Ναι.Οι διασύνδεσμοι των κουμπιών με νήματα ή με ράβδους είναι διαθέσιμοι κατόπιν αιτήματος.
Ε: Πώς προσδιορίζω το μήκος και τα εξαρτήματα των τερμάτων;
Α: Ανατρέξτε στο δελτίο μεγέθους A (συνολικό μήκος) και L (μήκος ταξιδιού).Η ομάδα μας μπορεί να βοηθήσει.
