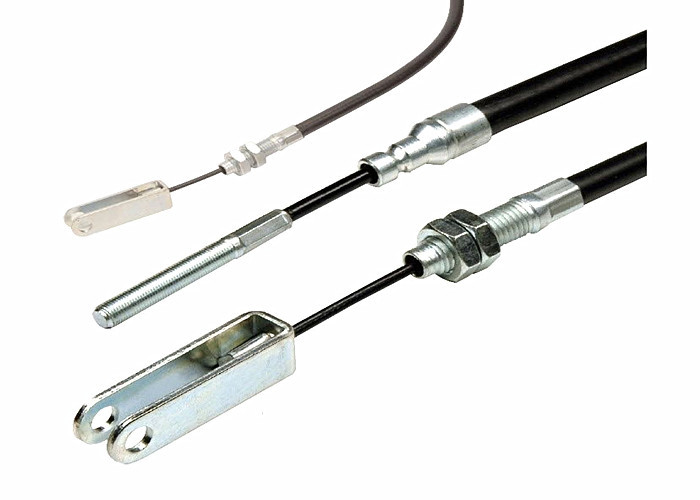

Προσαρμογή όλων των ειδών κατασκευαστικών μηχανημάτων, καλώδιο ελέγχου φρένων, καλώδιο ελέγχου φρένων στάθμευσης, μακρύ καλώδιο ελέγχου φρένων
|
[ Εφαρμογές ]
[ Υλικό ] |
[ Προτεινόμενο ]Τελικά εξαρτήματα] • Όλες οι συσκευές καλωδίων πέδησης 1500 • Τέρματα ράβδου • Σχίσματα |
[ Τραβήξτε μόνο βιομηχανική ]
Ελαστικό σύστημα ελέγχου που έχει σχεδιαστεί για τη μετάδοση κίνησης έλξης μεταξύ δύο μηχανικών συσκευών χωρίς τη χρήση ράβδων, κροταλιών ή άλλων άκαμπτων μηχανικών συνδέσεων.Τα χειριστήρια έλξης είναι ειδικά σχεδιασμένα για εφαρμογές που απαιτούν υψηλή ικανότητα φορτίου και χαμηλή κάμψηΤο καλώδιο που χρησιμοποιείται συχνά για τη λειτουργία ενός φρένου στάθμευσης οχήματος είναι ένα τυπικό παράδειγμα.
[ Φρένο μόνο με τράβηξη 1500lb σειρά ]
| Τελικό φορτίο: 1500 λίβρες | Ελάχιστη ακτίνα κάμπωσης: 5 ̊ | |
 |
||
| Τεχνουργήματα με τρύπες | ||
|
||
|
Τεχνουργήματα με νήματα |
48° Κλιπ-κλείδωμα | Τελική τοποθέτηση με κλειδαριά |
| |
||
| Τέρμα μπάλας | Τελεία του ματιού | Σταματήστε το καλώδιο |
|
||
[ Τραβήξτε μόνο φρένο 3000lb σειρά ]
| Τελικό φορτίο: 3000 λίβρες | Ελάχιστη ακτίνα κάμπωσης: 7 ̊ | |
| |
||
| Τεχνουργήματα με τρύπες | ||
|
||
| Τεχνουργήματα με νήματα | 48° Κλιπ-κλείδωμα | Τελική τοποθέτηση με κλειδαριά |
|
||
| Τέρμα μπάλας | Τελεία του ματιού | Σταματήστε το καλώδιο |
|
||

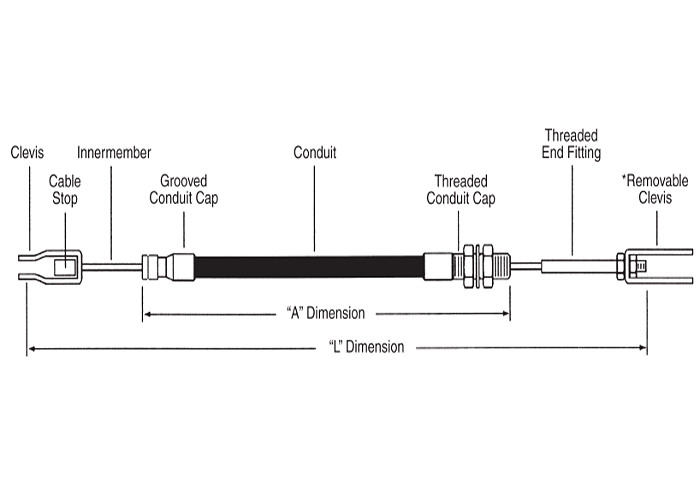

[ Προδιαγραφές για φρένα μόνο με τράβηξη ]
Όλες οι διαστάσεις γραμμής απεικονίζονται σε ίντσες
[ Κωδικός εντολής για φρένο μόνο με τράβηξη ]
| Βιομηχανικό φρένο έλξης μόνο | ||
|
||
| Για να προσδιοριστεί ένα φρένο μόνο με έλξη, πρέπει να παρέχονται οι ακόλουθες πληροφορίες με τη σειρά που αναφέρεται: | ||
|
1Αριστερό εσωτερικό άκρο Αριθμός. αναφορά σημεία σε ίντσες. Αριθμός.
|
6Διάρκεια του εσωτερικού τμήματος μεταξύ των σημείων αναφοράς προσαρμογής σε ίντσες. σε ίντσες. (Σημείωση: οι διαστάσεις πρέπει να είναι επαρκώς μεγαλύτερη από τη διάσταση A να επιτρέπουν την επιθυμητή μετακίνηση). |
|
|
|
||
