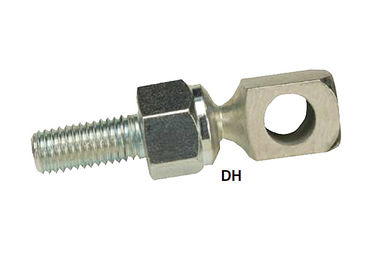

Ο έλεγχος γυρίζει τα περιστροφικά μέρη καλωδίων μετατόπισης εργαλείων ενώσεων στροφέων τύπων DH
【Περιγραφή】 προϊόντων
DH οι στροφείς αναπτύχθηκαν συγκεκριμένα για τις εφαρμογές ελέγχου όπου η άπειρη ρύθμιση επιδιώκεται κατά μήκος του μήκους μιας συνδέοντας ράβδου. Προορίζονται για τις χαμηλές εφαρμογές φορτίων και προσφέρουν τα ευθύγραμμα misalignments που είναι ταιριαγμένα πρώτιστα για τις εφαρμογές ώθησης. Με τη χρησιμοποίηση ενός λαστιχένιου δίσκου Buna Ν στη συνέλευση, λειάνετε και η δόνηση-ελεύθερη λειτουργία πραγματοποιείται. Ένα ευρύ φάσμα των μεγεθών και οι μορφές είναι διαθέσιμα για να ταιριάξουν με την αίτησή σας. Το ΣΥΝΕΧΕΣ πρότυπο προσφέρει τη 5/16» self-locking βίδα.
Η σειρά στροφέων ελέγχου DH είναι ακριβώς μια από πολλές συσκευές ελέγχου κινήσεων που βρίσκονται μέσα στην ευρεία γραμμή μας ακρών ράβδων, σφαιρικών ρουλεμάν, ενώσεων σφαιρών και στροφέων.
【Χαρακτηριστικά γνωρίσματα】
• Ταιριαγμένες έως χαμηλές εφαρμογές φορτίων όπου η άπειρη ρύθμιση επιδιώκεται κατά μήκος του ολόκληρου μήκους
η συνδέοντας ράβδος
• Μπορέστε να χρησιμοποιηθείτε με είτε τις ράβδους 1/4» είτε 5/16» ελέγχου διαμέτρων
• Διευθύνετε το μέγεθος:
DH — .375» τετράγωνο
• Τα ειδικά setscrews (self-locking και επιφάνεια που για την αντοχή) παρέχουν
αυξανόμενος κρατώντας τη δύναμη
• Ακέραιο πλυντήριο καρυδιών και κλειδαριών προαιρετικά διαθέσιμο
• Μπορέστε να χρησιμοποιηθείτε στο ευρύ φάσμα των θερμοκρασιών: -60°F — 250°F (- 51°C — 121°C)
• Οι συνελεύσεις συνήθειας μπορούν να χτιστούν στις προδιαγραφές σας
• DH δεν συναντά J490 specs
Στροφείς】 ελέγχου 【DH

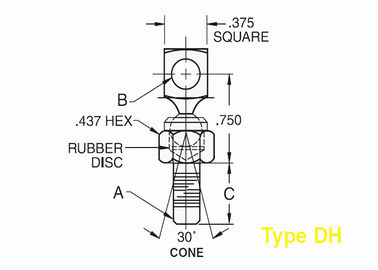

DC/DH διάγραμμα | ||||||
Β | Γ | Α | ||||
Αριθμός μερών |
+.005 -.002 |
± .015 | ||||
Λιγότερο ακέραιος Καρύδι & πλυντήριο |
Με το ολοκλήρωμα Καρύδι & πλυντήριο |
Άντεξε Διάμετρος |
Κνήμη |
Μέγεθος νημάτων & Μήκος |
Βάρος λιγότερο ακέραιο Καρύδι & πλυντήριο (Λίβρες) |
Βάρος με το ολοκλήρωμα Καρύδι & πλυντήριο (Λίβρες) |
DC1005F | DC1005FN | .328 | .312 | 10-32 X .250 | .047 | .050 |
DC1207F | DC1207FN | .328 | .437 | 1/428 X .328 | .050 | .057 |
DC1209F | DC1209FN | .328 | .562 | 1/428 X .500 | .052 | .058 |
DC1207C | DC1207CN | .328 | .437 | 1/420 X .328 | .049 | .056 |
DC1209C | DC1209CN | .328 | .562 | 1/420 X .453 | .051 | .057 |
DC1310F | DC1310FN | .328 | .625 | 5/1624 X .516 | .056 | .067 |
DC1312F | DC1312FN | .328 | .750 | 5/1624 X .641 | .059 | .070 |
Dh1209f-2 | .257 | .562 | 1/428 X .500 | .035 |
Σημειώσεις διαγραμμάτων: 1. Οι στροφείς μπορούν να χρησιμοποιηθούν με είτε τις ράβδους 1/4» είτε 5/16» ελέγχου διαμέτρων
2. DH η ένωση στροφέων είναι διαθέσιμη με ένα ακέραιο πλυντήριο καρυδιών και κλειδαριών για να διευκολύνει τη συνέλευση. Διευκρινίστε με την προσθήκη " του Ν» στο επίθημα. Παράδειγμα: DC1005FN
